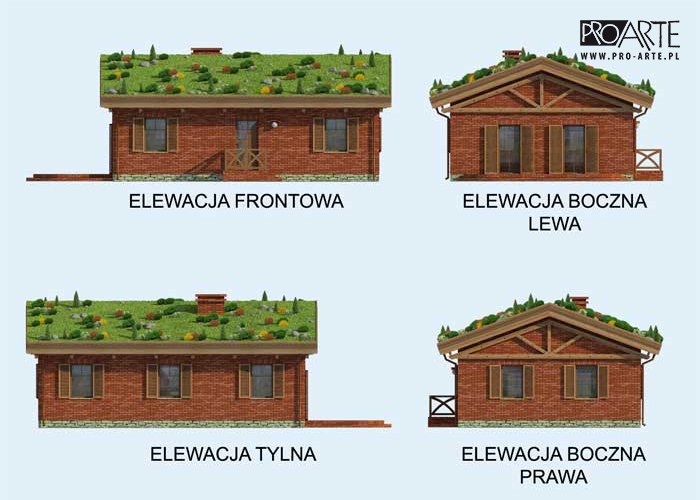

EL PINAR dom mieszkalny w technologii lekkiego szkieletu drewnianego z zielonym dachem. UWAGA! Wizualizacja nie odpowiada stanowi faktycznemu. Elewacje EL PINAR dom mieszkalny w szkielecie z...

Czytaj więcej

Powierzchnia użytkowa 79.69 m²
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap4.174.17
2Komunikacja3.123.12
3Pokój dzienny22.9422.94
4Kuchnia8.668.66
5Łazienka6.826.82
6Pokój17.9317.93
7Pokój16.0516.05
Suma79.6979.69
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 79.69 m²
Powierzchnia zabudowy 95.94 m²
Powierzchnia kondygnacji netto 79.69 m²
Powierzchnia całkowita 95.94 m²
Kubatura 418.00 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
11.70 x 8.20 m
Wysokość budynku 5.10 m
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.22.03 m²

Opis i technologia projektu

EL PINAR dom mieszkalny w technologii lekkiego szkieletu drewnianego z zielonym dachem.

UWAGA! Wizualizacja nie odpowiada stanowi faktycznemu. Elewacje EL PINAR dom mieszkalny w szkielecie z zielonym dachem wykończone są tynkiem, a płytki klinkierowe znajdują się wyłącznie na cokole.


Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal628.07 kg
Drewno26.466 m³
Dach133 m²

Kosztorys orientacyjny brutto

Stan zerowy54827 zł
Stan surowy120619 zł
Roboty wykończeniowe wewnętrzne76415 zł
Roboty wykończeniowe zewnętrzne31868 zł
Instalacje i przyłącza58939 zł
Suma342667 zł
