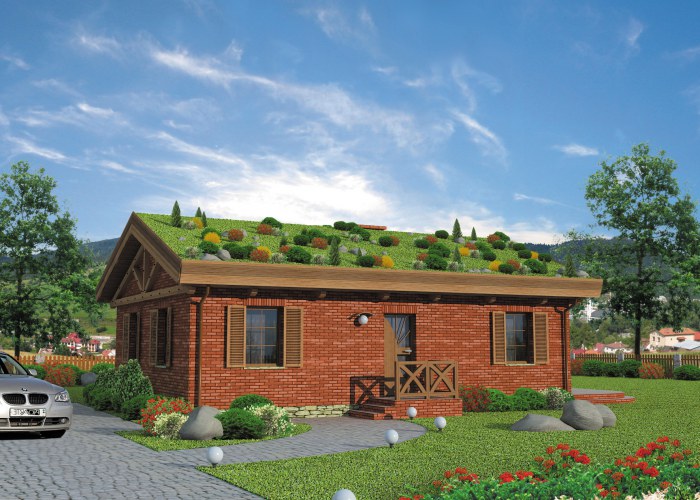

EL PINAR dom mieszkalny w technologii lekkiego szkieletu drewnianego z zielonym dachem. UWAGA! Wizualizacja nie odpowiada stanowi faktycznemu. Elewacje EL PINAR dom mieszkalny w szkielecie z...
| Powierzchnia użytkowa | 79.69 m² |
| Min. wymiary działki długość x szerokość | 16.20 x 19.70 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 4.17 | 4.17 |
| 2 | Komunikacja | 3.12 | 3.12 |
| 3 | Pokój dzienny | 22.94 | 22.94 |
| 4 | Kuchnia | 8.66 | 8.66 |
| 5 | Łazienka | 6.82 | 6.82 |
| 6 | Pokój | 17.93 | 17.93 |
| 7 | Pokój | 16.05 | 16.05 |
| Suma | 79.69 | 79.69 |
Dane techniczne
| Powierzchnia użytkowa | 79.69 m² |
| Powierzchnia zabudowy | 95.94 m² |
| Powierzchnia kondygnacji netto | 79.69 m² |
| Powierzchnia całkowita | 95.94 m² |
| Kubatura | 418.00 m³ |
| Kąt nachylenia dachu | 20° |
| Wymiary budynku długość x szerokość | 11.70 x 8.20 m |
| Wysokość budynku | 5.10 m |
| Min. wymiary działki długość x szerokość | 16.20 x 19.70 m |
| Dach | dwuspadowy |
| Kondygnacja | parterowe |
| Ilość pokoi | 3 |
| Ilość pomieszczeń | 7 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 22.03 m² |
Opis i technologia projektu
EL PINAR dom mieszkalny w technologii lekkiego szkieletu drewnianego z zielonym dachem.
UWAGA! Wizualizacja nie odpowiada stanowi faktycznemu. Elewacje EL PINAR dom mieszkalny w szkielecie z zielonym dachem wykończone są tynkiem, a płytki klinkierowe znajdują się wyłącznie na cokole.
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%
PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU
Technologia | Murowana | Szkieletowa drewniana |
| Fundament | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. |
Ściany zewnętrzne i nośne | Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm | Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm. |
Ściany wewnętrzne | Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm
| Słupki w ścianach działowych zwykle mają wymiary 5x9 cm. |
Strop | Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop). | Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej: |
Więźba dachowa | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej: |
Izolacje | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER |
Pokrycie dachu | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.
| Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich |
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 628.07 kg |
| Drewno | 26.466 m³ |
| Dach | 133 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 54827 zł |
| Stan surowy | 120619 zł |
| Roboty wykończeniowe wewnętrzne | 76415 zł |
| Roboty wykończeniowe zewnętrzne | 31868 zł |
| Instalacje i przyłącza | 58939 zł |
| Suma | 342667 zł |
