2700 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

BARBADOS 2 C - projekt domu mieszkalnego, całorocznego wolno stojącego PRZYZIEMIE: wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, sypialnia, łazienka, taras.

Czytaj więcej

Powierzchnia użytkowa68.05 m²
Min. wymiary działki (długość x szerokość)18.02 x 20.85 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa68.05 m²
Powierzchnia zabudowy
+ Wiata i weranda
85.28 m²
53.35 m²
Powierzchnia kondygnacji netto68.05 m²
Powierzchnia całkowita85.28 m²
Kubatura375.00 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
8.20 x 10.40 m
Wysokość budynku6.18 m
Min. wymiary działki
długość x szerokość
18.02 x 20.85 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7
Pow. tarasów35.3 m²
Pow. tarasów/werandy/wiaty/schodów zew.51.3 m²
Projekt z wiatą garażowąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BARBADOS 2 C - projekt domu mieszkalnego, całorocznego wolno stojącego

PRZYZIEMIE:

wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, sypialnia, łazienka, taras.

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,18m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA :

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej, płatwiowo-kleszczowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

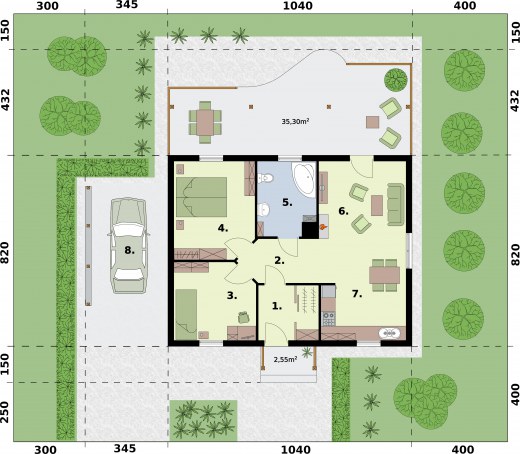

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap5.555.55
2Komunikacja 5.525.52
5Łazienka7.27.2
7Kuchnia8.168.16
Suma26.4326.43
3Pokój10.3310.33
4Pokój13.1113.11
6Pokój dzienny18.1818.18
Suma41.6241.62
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal439.98 kg
Drewno6.938 m³
Dach176.2 m²

Kosztorys orientacyjny brutto

Stan zerowy32664 zł
Stan surowy71861 zł
Roboty wykończeniowe wewnętrzne45525 zł
Roboty wykończeniowe zewnętrzne18986 zł
Instalacje i przyłącza35114 zł
Suma204150 zł
