BARBADOS C dom mieszkalny, całoroczny szkielet drewniany











BARBADOS C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego PRZYZIEMIE: wiatrołap, komunikacja, 2x pokój, łazienka, pokój dzienny z aneksem jadalnym, kuchnia,...
Powierzchnia użytkowa | 57.32 m² |

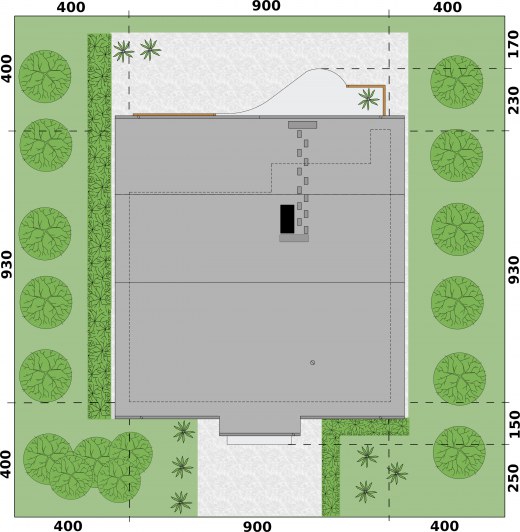

Min. wymiary działki długość x szerokość | 17.30 x 17.00 m |
Dostępne technologie | |
Warianty projektu | wersja letniskowa, wersja całoroczna |
Dane techniczne
Powierzchnia użytkowa | 57.32 m² |
Powierzchnia zabudowy + Weranda i podest | 69.02 m² 28.29 m² |
Powierzchnia kondygnacji netto | 57.32 m² |
Powierzchnia całkowita | 97.31 m² |
Kubatura | 313.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 9.30 x 9.00 m |
Wysokość budynku | 5.80 m |
Min. wymiary działki długość x szerokość | 17.30 x 17.00 m |
Powierzchnia zabudowy | 70m² |
Ilość pokoi | 3 |
Dach | dwuspadowy |
Kondygnacja | parterowe |
Ilość pomieszczeń | 8 |
Pow. tarasów/werandy/wiaty/schodów zew. | 26.14 m² |
Projekt bez garażu | Tak |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
BARBADOS C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego
PRZYZIEMIE:
wiatrołap, komunikacja, 2x pokój, łazienka, pokój dzienny z aneksem jadalnym, kuchnia, skład na drewno, weranda.
KONSTRUKCJA:
Kategoria geotechniczna obiektu: Budynek jest budynkiem mieszkalnym, parterowym o prostej konstrukcji. Założeniem projektowym są przyjęte proste warunki gruntowe. Z tego względu obiekt zaliczono do pierwszej kategorii geotechnicznej.
Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek wykonany będzie w technologii szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, ściągi, słupy i stopy żelbetowe, ściany fundamentowe zazbrojone wg rys. K/1, ściany nośne w szkielecie drewnianym spięte oczepem, dach wielospadowy, drewniany.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

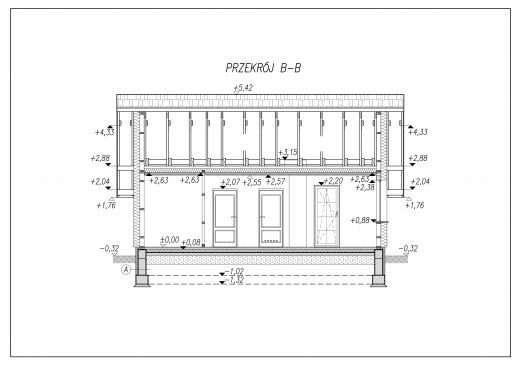

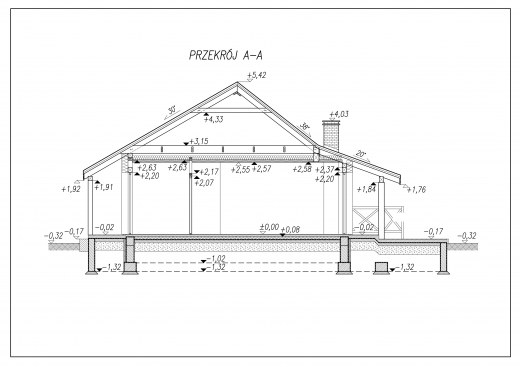

Rzuty i przekroje

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap | 3.31 | 3.31 |
2 | Komunikacja | 5.00 | 5.00 |
3 | Pokój | 12.39 | 12.39 |
4 | Pokój | 9.28 | 9.28 |
5 | Łazienka | 4.08 | 4.08 |
6 | Kuchnia | 5.46 | 5.46 |
7 | Pokój dzienny | 17.8 | 17.8 |
Suma | 57.32 | 57.32 | |
8 | Skład na drewno | 1.21 | 1.21 |
9 | Weranda | 24.93 | 24.93 |
Suma | 26.14 | 26.14 |
Zestawienia materiałów
Technologia drewniana szkieletowa | |
Stal | 1105.18 kg |
Drewno | 18.141 m³ |
Dach | 127 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 37602 zł |
Stan surowy | 82724 zł |
Roboty wykończeniowe wewnętrzne | 52408 zł |
Roboty wykończeniowe zewnętrzne | 21856 zł |
Instalacje i przyłącza | 40422 zł |
Suma | 235012 zł |
