2700 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

AWINION C - projekt domu mieszkalnego, całorocznego wolno stojący, niepodpiwniczony PRZYZIEMIE: wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, łazienka, 2x sypialnia, wiata, taras.

Czytaj więcej

Powierzchnia użytkowa 45.67 m²
+ Wiata22.32 m²

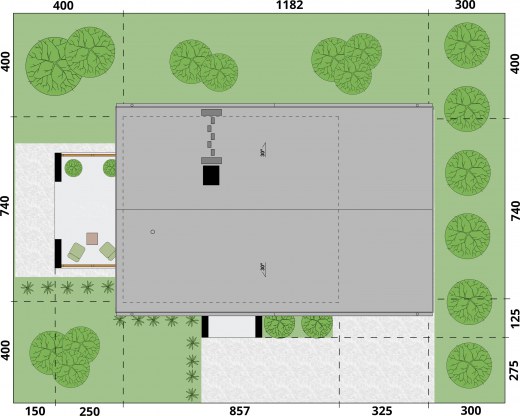

Min. wymiary działki
długość x szerokość
15.20 x 18.82 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Wiata
45.67 m²
22.32 m²
Powierzchnia zabudowy 84.38 m²
Powierzchnia kondygnacji netto 45.67 m²
Powierzchnia całkowita 99.16 m²
Kubatura 254.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.20 x 11.72 m
Wysokość budynku 5.19 m
Min. wymiary działki
długość x szerokość
15.20 x 18.82 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń6
Pow. tarasów10.02 m²
Pow. tarasów/werandy/wiaty/schodów zew.38.33 m²
Projekt z wiatą garażowąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

AWINION C - projekt domu mieszkalnego, całorocznego wolno stojący, niepodpiwniczony

PRZYZIEMIE:

wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, łazienka, 2x sypialnia, wiata, taras.

FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy z poddaszem użytkowym, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 5,19m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, stopy fundamentowe, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej, krokwiowo-jętkowej z drewna klasy C-30.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

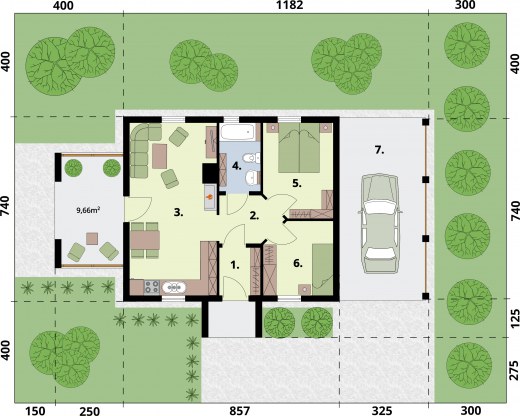

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.732.73
2.Komunikacja4.724.72
3.Pokój dzienny z aneksem kuchennym18.918.9
4.Łazienka3.953.95
5.Sypialnia8.698.69
6Sypialnia6.686.68
Suma45.6745.67
7.Wiata22.0822.08
8.Taras10.510.5
Suma32.5832.58
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal304.85 kg
Drewno8.555 m³
Dach120 m²

Kosztorys orientacyjny brutto

Stan zerowy23383 zł
Stan surowy51443 zł
Roboty wykończeniowe wewnętrzne32590 zł
Roboty wykończeniowe zewnętrzne13591 zł
Instalacje i przyłącza25137 zł
Suma146144 zł
