2599 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

UWAGA!!! Projekt dostępny również jako CAŁOROCZNY!!! Zobacz czym różni się projekt domku letniskowego od domu całorocznego? AWINION - dom letniskowy...

Czytaj więcej

Powierzchnia użytkowa 45.67 m²
+ wiata22.08 m²
Min. wymiary działki
długość x szerokość
15.00 x 18.62 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.732.73
2.Komunikacja4.724.72
3.Pokój dzienny z aneksem kuchennym18.918.9
4.Łazienka3.953.95
5.Sypialnia8.698.69
6Sypialnia6.686.68
Suma45.6745.67
7.Wiata22.0822.08
8.Taras10.510.5
Suma32.5832.58
Zamów szczegółowe rysunki

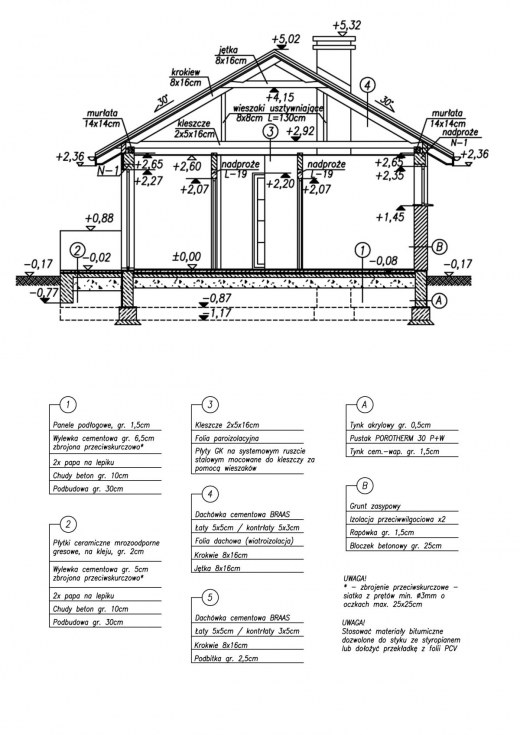

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
45.67 m²
22.08 m²
Powierzchnia zabudowy 57.19 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 94.15 m²
Kubatura 352.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.17 x 7.00 m
Wysokość budynku 5.19 m
Min. wymiary działki
długość x szerokość
15.00 x 18.62 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.14.88 m²
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

UWAGA!!! Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

AWINION - dom letniskowy parterowy  w technologii murowanej.

Zobacz projekt w technologii szkieletowej.

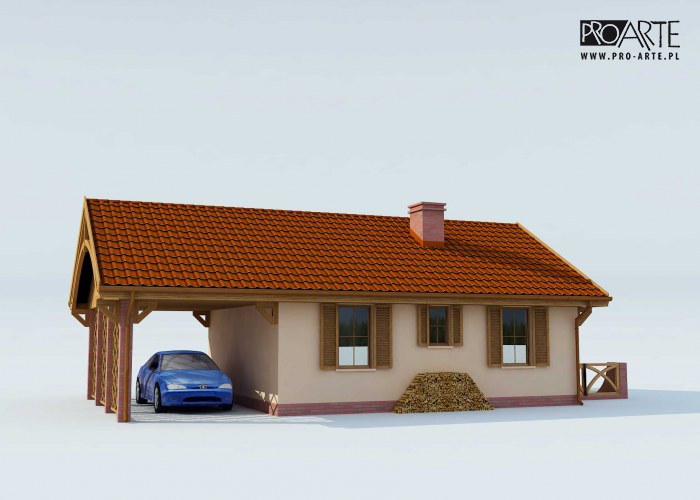

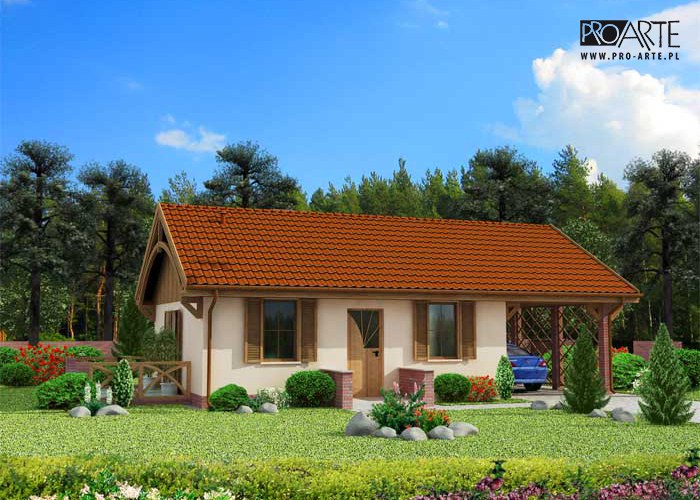

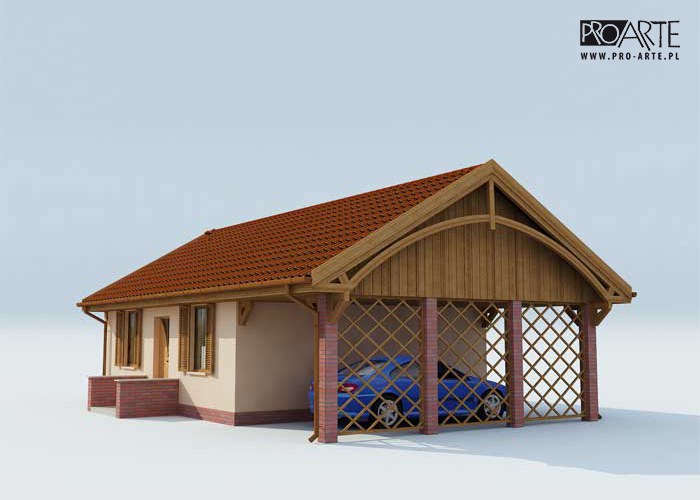

Uroczy, prosty domek letniskowy, już na pierwszy rzut oka, ukazuje swą niezwykłą funkcjonalność. Specjalnie zaprojektowana wiata pozwoli się nam bowiem nie martwić o samochód, szczególnie, gdy pogoda zaskoczy nas niemile, opadami. Ten element projektu może okazać się szczególnie przydatny, gdy zdecydujemy się na wersję całoroczną projektu. Budynek nie jest podpiwniczony, kąt nachylenia dachu, pokrytego dachówką ceramiczną, wynosi 30m2. Wnętrze domku Awinion samo zaprasza nas do środka – tutaj przez wiatrołap i komunikację możemy wejść do jednej z dwóch sypialni o zbliżonych do siebie powierzchniach. Łazienka niejako oddziela strefę dzienną i nocną domku, zapewne zaspokoi potrzeby każdej osoby, która zdecyduje się tutaj wypoczywać. Na szczególną uwagę zasługuje fakt połączenia ze sobą miejsc, które w każdym domu tętnią życiem – pokój dzienny został bowiem połączony z aneksem kuchennym. W tym pomieszczeniu, dodatkowo można jeszcze z łatwością znaleźć i wydzielić miejsce na jadalnię. W letnie dni wcale nie musimy spożywać posiłków we wnętrzu domku, ponieważ prosto z największego pomieszczenia, łączącego w sobie zalety kuchni, jadalni i pokoju dziennego, można wyjść na taras, by rozkoszować się pięknem otaczającej przyrody i pysznymi potrawami, stanowiącymi raj dla podniebienia. Na ten projekt ze pewnością warto zwrócić uwagę, by po dogłębnej analizie, dostrzec wszystkie jego zalety.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie ztalowym przymocowany do konstrukcji dachu za pomocą wieszaków.
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek

Technologia szkieletowa : przejdź na stronę projektu.




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal304.85 kg
Drewno8.555 m³
Pow. ścian nośnych zew.79 m²
Pow. ścian działowych wew.48 m²
Dach120 m²

Kosztorys orientacyjny brutto

Stan zerowy20460 zł
Stan surowy45012 zł
Roboty wykończeniowe wewnętrzne28516 zł
Roboty wykończeniowe zewnętrzne11892 zł
Instalacje i przyłącza21995 zł
Suma127876 zł
