BERGAMO C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego PRZYZIEMIE: Wiatrołap, pokój dzienny z aneksem kuchennym, sypialnia, łazienka, garaż, taras.

Czytaj więcej

Powierzchnia użytkowa60.79 m²
Min. wymiary działki (długość x szerokość)14.78 x 18.85 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa60.79 m²
Powierzchnia zabudowy91.13 m²
Powierzchnia kondygnacji netto60.79 m²
Powierzchnia całkowita91.13 m²
Kubatura364.37 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
6.78 x 11.85 m
Wysokość budynku6.06 m
Min. wymiary działki
długość x szerokość
14.78 x 18.85 m
Ilość pokoi2
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń5
Pow. tarasów6.54 m²
Pow. tarasów/werandy/wiaty/schodów zew.16.43 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z wejściem od południaTak

Opis i technologia projektu

BERGAMO C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego

PRZYZIEMIE:

Wiatrołap, pokój dzienny z aneksem kuchennym, sypialnia, łazienka, garaż, taras.



Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,06m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.

Główną konstrukcję nośną stanowić będą: ławy, ściany fundamentowe i wieniec wykonane jako betonowe zbrojone konstrukcyjnie, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej i krokwiowo – jętkowej z grzędą.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

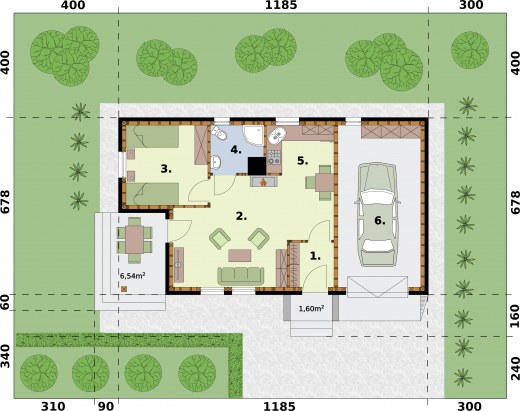

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.812.81
2Pokój dzienny z aneksem kuchennym25.8825.88
4Łazienka4.414.41
Suma33.133.1
3Sypialnia9.419.41
Suma9.419.41
5Garaż19.3819.38
Suma19.3819.38
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal659.19 kg
Drewno14.791 m³
Dach132.4 m²

Kosztorys orientacyjny brutto

Stan zerowy33070 zł
Stan surowy72753 zł
Roboty wykończeniowe wewnętrzne46091 zł
Roboty wykończeniowe zewnętrzne19222 zł
Instalacje i przyłącza35550 zł
Suma206686 zł
