BERGAMO 2 C projekt domu mieszkalnego, całorocznego w technologii murowanej Budynek mieszkalny, całoroczny, wolnostojący, parterowy, niepodpiwniczony. PROGRAM UŻYTKOWY PRZYZIEMIA: wiatrołap, pokój...

Czytaj więcej

Powierzchnia użytkowa 56.27 m²
+ garaż i kotłownia26.52 m²
Min. wymiary działki
długość x szerokość
15.04 x 19.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż i kotłownia
56.27 m²
26.52 m²
Powierzchnia zabudowy 103.81 m²
Powierzchnia kondygnacji netto 82.79 m²
Powierzchnia całkowita 103.81 m²
Kubatura 506.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
9.04 x 13.00 m
Wysokość budynku 6.12 m
Min. wymiary działki
długość x szerokość
15.04 x 19.00 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.12.68 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BERGAMO 2 C projekt domu mieszkalnego, całorocznego w technologii murowanej



Budynek mieszkalny, całoroczny, wolnostojący, parterowy, niepodpiwniczony.



PROGRAM UŻYTKOWY PRZYZIEMIA:

wiatrołap, pokój dzienny z aneksem kuchennym, łazienka, sypialnia, pokój, kotłownia, weranda, garaż.

Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,12m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA :

Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, stopy fundamentowe, ściany nośne w układzie podłużnym spięte wieńcem opaskowym, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej, krokwiowo-jętkowej z dolnymi belkami wiązara drewna klasy C-24.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

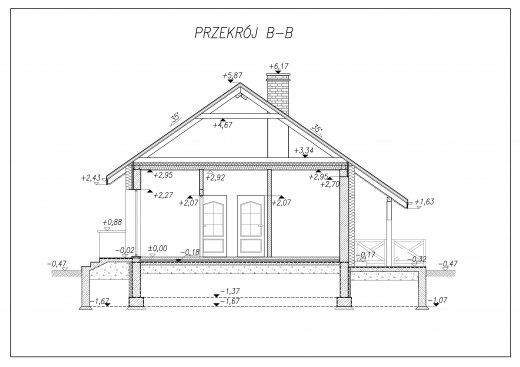

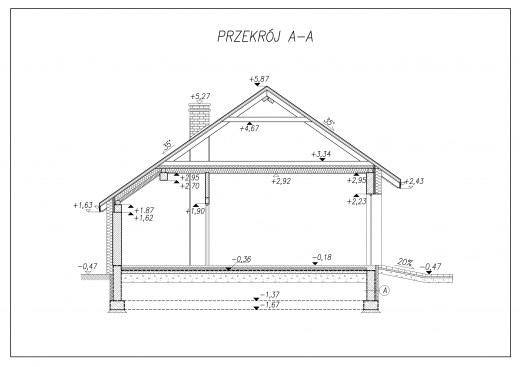

Rzuty i przekroje

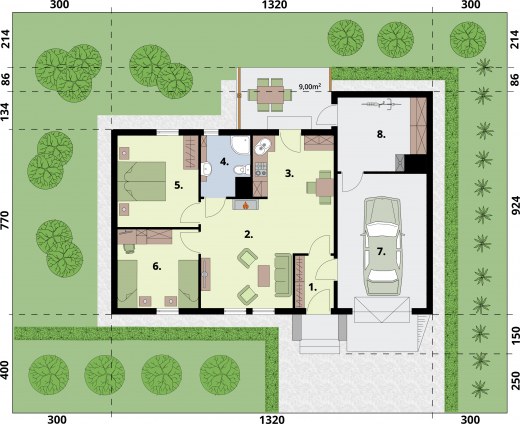

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap9.033.11
2Pokój dzienny z aneksem kuchennym28.5428.54
3Łazienka4.234.23
4Sypialnia11.0511.05
5Pokój9.349.34
Suma62.1956.27
6Garaż17.4917.49
7Kotłownia9.039.03
Suma26.5226.52
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal526.73 kg
Drewno8.821 m³
Dach181 m²

Kosztorys orientacyjny brutto

Stan zerowy36913 zł
Stan surowy81209 zł
Roboty wykończeniowe wewnętrzne51448 zł
Roboty wykończeniowe zewnętrzne21456 zł
Instalacje i przyłącza39682 zł
Suma230707 zł
