2100 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

BERGAMO C - projekt domu mieszkalnego, całorocznego PARTER: wiatrołap, pokój dzienny z aneksem kuchennym, łazienka, sypialnia, weranda, garaż.

Czytaj więcej

Powierzchnia użytkowa61.67 m²
Min. wymiary działki (długość x szerokość)15.00 x 19.07 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa61.67 m²
Powierzchnia zabudowy
+ Weranda i podest
78.85 m²
13.15 m²
Powierzchnia kondygnacji netto61.67 m²
Powierzchnia całkowita78.85 m²
Kubatura380.47 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
7.00 x 12.07 m
Wysokość budynku6.04 m
Min. wymiary działki
długość x szerokość
15.00 x 19.07 m
Ilość pokoi2
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń5
Pow. tarasów6.5 m²
Pow. tarasów/werandy/wiaty/schodów zew.8.1 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z wejściem od południaTak

Opis i technologia projektu

BERGAMO C - projekt domu mieszkalnego, całorocznego

PARTER:

wiatrołap, pokój dzienny z aneksem kuchennym, łazienka, sypialnia, weranda, garaż.


Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,04m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy fundamentowe żelbetowe zazbrojone konstrukcyjnie, stopy fundamentowe, ściany nośne w układzie mieszanym spięte wieńcem opaskowym. Dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

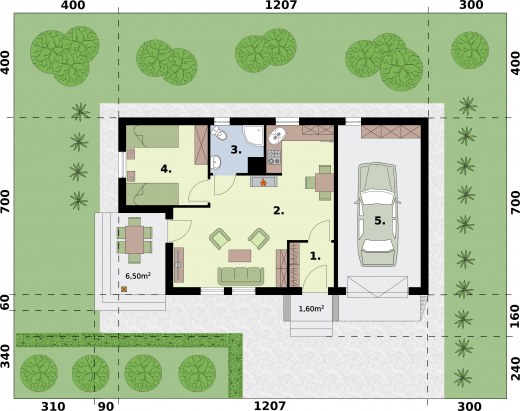

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.642.64
3Łazienka3.243.24
Suma5.885.88
2Pokój dzienny z aneksem kuchennym25.8325.83
4Sypialnia9.59.5
Suma35.3335.33
5Garaż20.4620.46
Suma20.4620.46
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal484.79 kg
Drewno6.769 m³
Dach138 m²

Kosztorys orientacyjny brutto

Stan zerowy33548 zł
Stan surowy73807 zł
Roboty wykończeniowe wewnętrzne46758 zł
Roboty wykończeniowe zewnętrzne19500 zł
Instalacje i przyłącza36065 zł
Suma209678 zł
