TORONTO C szkielet drewniany, dom mieszkalny, całoroczny - ogrzewany kotłem gazowym
| Powierzchnia użytkowa | 48.64 m² |
| Min. wymiary działki długość x szerokość | 15.04 x 16.27 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | wersja letniskowa, wersja całoroczna |
Rzuty i przekroje
.jpg)
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 2.51 | 2.51 |
| 2 | Pokój dzienny | 18.72 | 18.72 |
| 3 | Kuchnia | 4.78 | 4.78 |
| 4 | Łazienka | 3.13 | 3.13 |
| 5 | Pokój | 9.96 | 9.96 |
| 6 | Pokój | 9.54 | 9.54 |
| Suma | 48.64 | 48.64 |

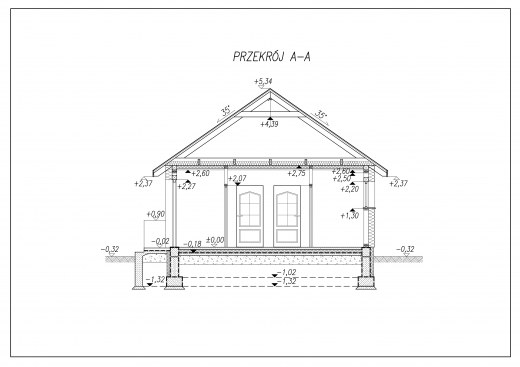

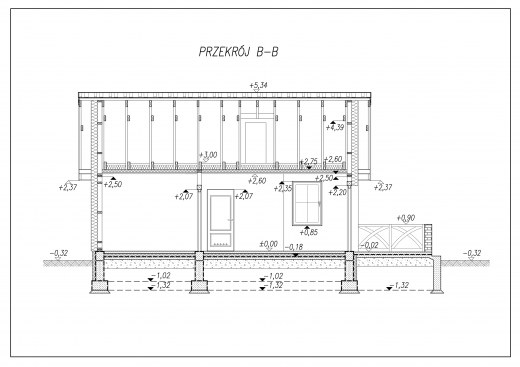

Przekrój

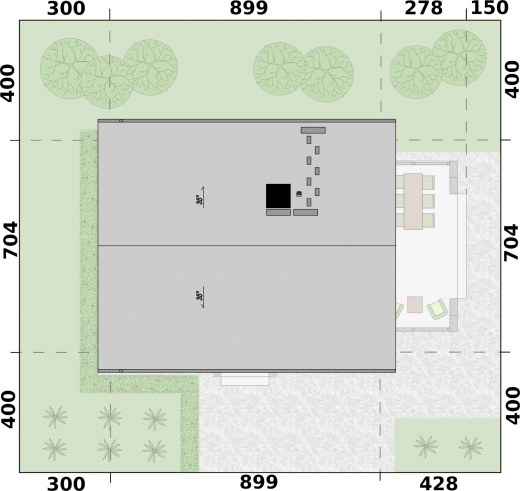

Plan sytuacyjny
Dane techniczne
| Powierzchnia użytkowa | 48.64 m² |
| Powierzchnia zabudowy | 63.29 m² |
| Powierzchnia kondygnacji netto | 48.64 m² |
| Powierzchnia całkowita | 80.49 m² |
| Kubatura | 280.13 m³ |
| Kąt nachylenia dachu | 35° |
| Wymiary budynku długość x szerokość | 7.04 x 8.99 m |
| Wysokość budynku | 5.66 m |
| Min. wymiary działki długość x szerokość | 15.04 x 16.27 m |
| Autorzy | Krzysztof Biodrowicz |
| Energia Pierwotna (EP kWh/(m2∙rok)) | 69.68 |
| Sposób ogrzewania | grzejniki |
| Źródła ciepła | Kocioł gazowy kondensacyjny dwufunkcyjny |
| Wentylacja | grawitacyjna |
| Czas realizacji | Dostępny od ręki |
| Dach | dwuspadowy |
| Kondygnacja | parterowe |
| Czy posiada wersję lustrzaną | Tak |
| Ilość pokoi | 3 |
| Ilość pomieszczeń | 6 |
| Kształt dachu | dwuspadowy |
| Liczba łazienek i WC | 1 |
| Liczba pokoi parter | 3 |
| Liczba pokoi razem | 3 |
| Odległość granicy działki od frontu budynku | 4 |
| Odległość granicy działki od tyłu budynku | 4 |
| Odległość granicy działki z lewej strony budynku | 3 |
| Odległość granicy działki z prawej strony budynku | 4.35 |
| Pow. tarasów | 13.66 m² |
| Pow. tarasów/werandy/wiaty/schodów zew. | 17.2 m² |
| Powierzchnia dachu | 95 |
| Technologia główna | lekki szkielet drewniany |
| Wysokość okapu | 2.69 |
| Wysokość parteru | 2.6 |
| Zabudowa | wolnostojący |
| Zakres zmian | Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt |
| Projekt bez garażu | Tak |
| Projekt z wejściem od południa | Tak |
Opis i technologia projektu
TORONTO C szkielet drewniany, dom mieszkalny, całoroczny - ogrzewany kotłem gazowym zlokalizowanym w łazience
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet
Budynek o zwartej bryle, parterowy, niepodpiwniczony. Całość przekryta jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 5,66m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno - materiałowe:Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, wieńce i stopy żelbetowe z betonu klasy C20/25 (dawne B25) i stali A-IIIN (34GS) i A-I (PB240), ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowo-jętkowym z grzędą. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 512.6 kg |
| Drewno | 11.415 m³ |
| Dach | 95 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 47473 zł |
| Stan surowy | 104440 zł |
| Roboty wykończeniowe wewnętrzne | 66165 zł |
| Roboty wykończeniowe zewnętrzne | 27593 zł |
| Instalacje i przyłącza | 51033 zł |
| Suma | 296704 zł |
