BAYAMO C szkielet drewniany, dom mieszkalny, całoroczny

Czytaj więcej

Powierzchnia użytkowa 47.11 m²
+ taras4.95 m²

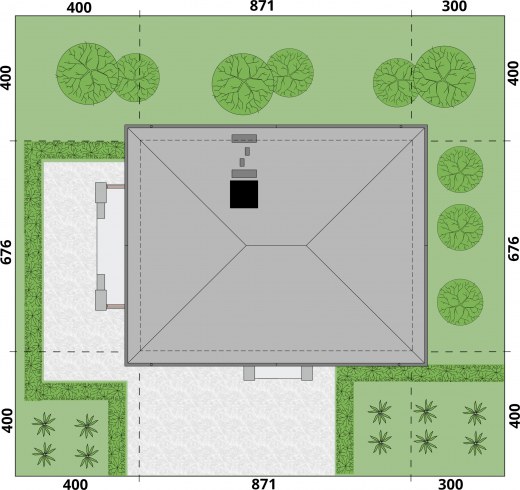

Min. wymiary działki
długość x szerokość
13.60 x 16.55 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ taras
47.11 m²
4.95 m²
Powierzchnia zabudowy 56.43 m²
Powierzchnia kondygnacji netto 47.11 m²
Powierzchnia całkowita 56.43 m²
Kubatura 215.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.60 x 8.55 m
Wysokość budynku 5.07 m
Min. wymiary działki
długość x szerokość
13.60 x 16.55 m
Ilość pokoi3
Dachczterospadowy
Kondygnacjaparterowe
Ilość pomieszczeń6
Pow. tarasów5.13 m²
Pow. tarasów/werandy/wiaty/schodów zew.5.13 m²
Projekt bez garażuTak

Opis i technologia projektu

BAYAMO C szkielet drewniany, dom mieszkalny, całoroczny

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet



Przekrój szkielet drewniany - ściana

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Całość przekryta jest dachem czterospadowym. Maksymalna wysokość budynku wynosi 5,07m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.


KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe:Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach czterospadowy, oparty na więźbie o konstrukcji drewnianej w układzie krokwiowo - jętkowym z drewna klasy co najmniej C-30 .

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

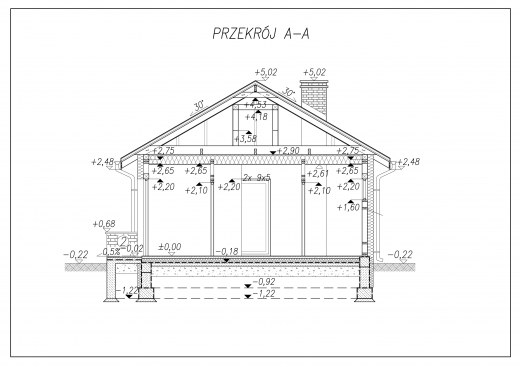

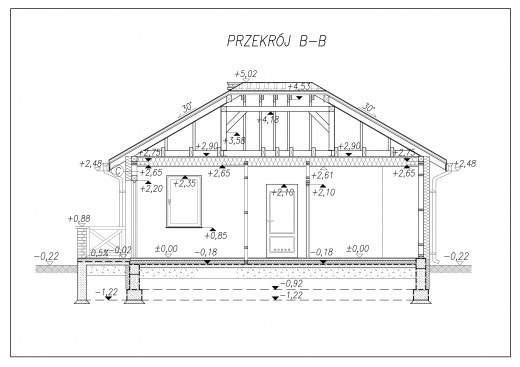

Rzuty i przekroje

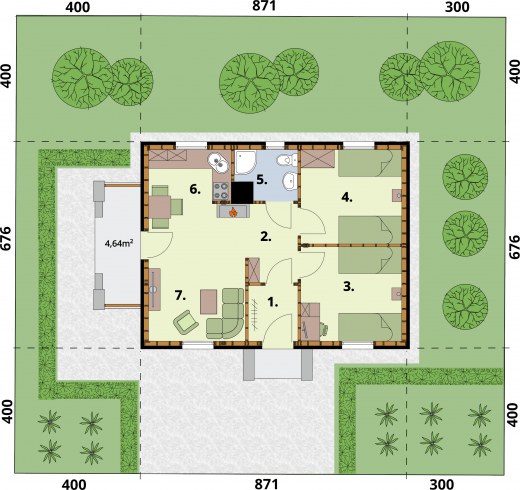

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.802.80
2Komunikacja3.973.97
5Łazienka2.952.95
6Pokój dzienny z aneksem kuchennym18.1118.11
Suma27.8327.83
3Sypialnia9.649.64
4Sypialnia9.649.64
Suma19.2819.28
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal295.5 kg
Drewno7.317 m³
Dach85 m²

Kosztorys orientacyjny brutto

Stan zerowy25628 zł
Stan surowy56381 zł
Roboty wykończeniowe wewnętrzne35719 zł
Roboty wykończeniowe zewnętrzne14896 zł
Instalacje i przyłącza27550 zł
Suma160174 zł

Realizacje projektu "BAYAMO C szkielet drewniany, dom mieszkalny, całoroczny"

Projekt domu letniskowego - BAYAMO
Realizacja projektu domu - BAYAMO
Realizacja projektu domu letniskowego - BAYAMO
Realizacja projektu domu letniskowego całorocznego - BAYAMO
Realizacja projektu domu mieszkalnego - BAYAMO C szkielet drewniany
