BARBADOS C - projekt domu mieszkalnego, całorocznego, wolnostojącego z ogrzewaniem gazowym. PRZYZIEMIE: wiatrołap, komunikacja, 2x pokój, łazienka, pokój dzienny z aneksem jadalnym, kuchnia, skład na drewno, weranda.

Czytaj więcej

Powierzchnia użytkowa52.97 m²

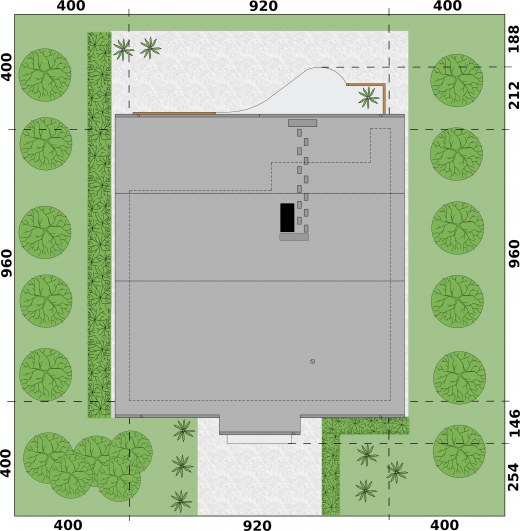

Min. wymiary działki (długość x szerokość)17.48 x 17.08 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa52.97 m²
Powierzchnia zabudowy
+ Weranda i podest
72.28 m²
27 m²
Powierzchnia kondygnacji netto52.95 m²
Powierzchnia całkowita98.40 m²
Kubatura319.15 m³
Kąt nachylenia dachu38°
Wymiary budynku
długość x szerokość
9.48 x 9.08 m
Wysokość budynku5.92 m
Min. wymiary działki
długość x szerokość
17.48 x 17.08 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń8
Pow. tarasów/werandy/wiaty/schodów zew.27 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BARBADOS C - projekt domu mieszkalnego, całorocznego, wolnostojącego z ogrzewaniem gazowym

UWAGA! Wizualizacja tylna prezentująca werandę nie oddaje w pełni obecnej aranżacji projektu BARBADOS C z ogrzewaniem gazowym. Faktyczny wygląd tylnej elewacji przedstawia rzut poniżej.

PRZYZIEMIE:

wiatrołap, komunikacja, 2x pokój, łazienka, pokój dzienny z aneksem jadalnym, kuchnia, skład na drewno, weranda.

Budynek o zwartej bryle, parterowy, przekryty dachem wielospadowym. Maksymalna wysokość budynku wynosi 5,92m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

Źródło ogrzewania w tym projekcie stanowi kocioł gazowy. Wariant BARBADOS C mur oraz szkielet drewniany BARBADOS C szkielet drewniany ogrzewane są elektrycznie oraz kominkiem.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe: udynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem W-1, dach wielospadowy, oparty na więźbie o konstrukcji drewnianej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

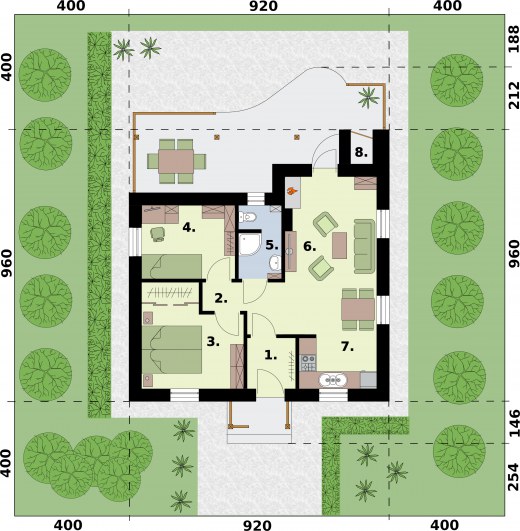

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.92.9
2Komunikacja3.883.88
5Łazienka3.613.61
7Kuchnia4.994.99
Suma15.3815.38
3Pokój11.2611.26
4Pokój8.198.19
6Pokój dzienny z aneksem jadalnym17.1217.12
Suma36.5736.57
8Skład na drewno1.021.02
Suma1.021.02
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal652.78 kg
Drewno9.342 m³
Dach126.8 m²

Kosztorys orientacyjny brutto

Stan zerowy26273 zł
Stan surowy57801 zł
Roboty wykończeniowe wewnętrzne36618 zł
Roboty wykończeniowe zewnętrzne15271 zł
Instalacje i przyłącza28244 zł
Suma164207 zł
