LA PALMA 2 C - dom mieszkalny w technologii szkieletowej z ogrzewaniem kominek z płaszczem wodnym. To uroczy dom całoroczny, niepodpiwniczony, z kątem nachylenia dachu 30 stopni. Od La Palmy różni się wymiarami, elewacją oraz...

Czytaj więcej

Powierzchnia użytkowa65.92 m²
Min. wymiary działki (długość x szerokość)16.08 x 18.08 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa65.92 m²
Powierzchnia zabudowy81.45 m²
Powierzchnia kondygnacji netto65.92 m²
Powierzchnia całkowita97.30 m²
Kubatura377.37 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.08 x 8.08 m
Wysokość budynku5.77 m
Min. wymiary działki
długość x szerokość
16.08 x 18.08 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń9
Pow. tarasów9.68 m²
Pow. tarasów/werandy/wiaty/schodów zew.9.68 m²

Opis i technologia projektu

LA PALMA 2 C - dom mieszkalny w technologii szkieletowej z ogrzewaniem kominek z płaszczem wodnym.



Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Przekrój szkielet drewniany - ściana

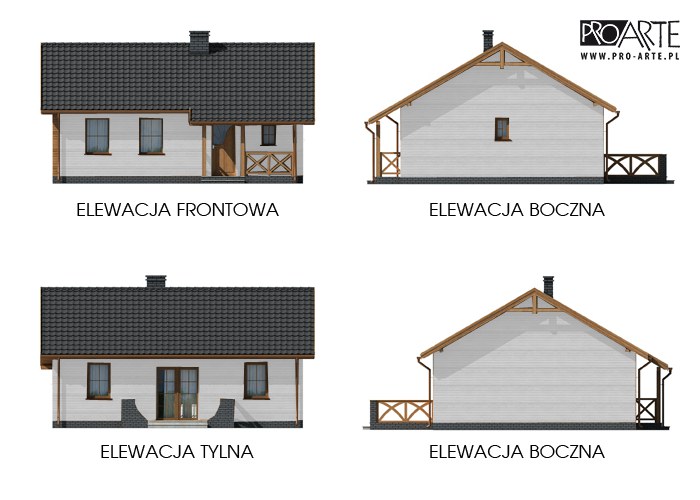

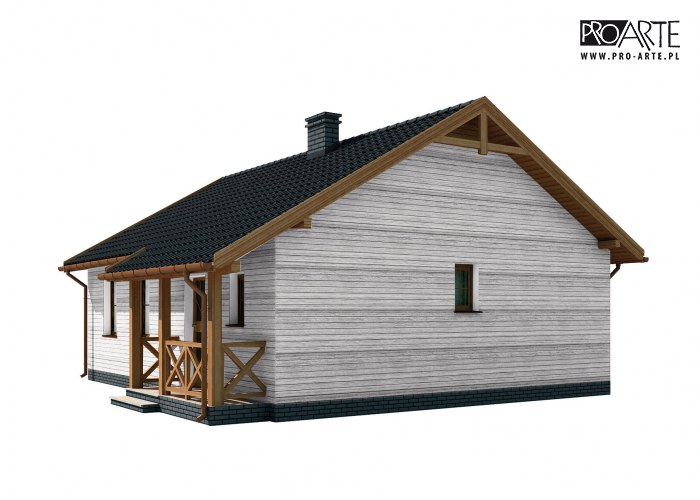

To uroczy dom całoroczny, niepodpiwniczony, z kątem nachylenia dachu 30 stopni. Od La Palmy różni się wymiarami, elewacją oraz rozplanowaniem pomieszczeń, a także dociepleniem przegród i wyposażeniem w system c.o. Drzwi frontowe zostały umieszczone pod niewielkim zadaszeniem, tworzącym niewielki ganeczek. W elewacji bocznej lewej przewidziano dwa okna, zapewniające wiele światła wewnątrz domku.



Wnętrze zaskoczy nas funkcjonalnością rozwiązań, niewielka powierzchnia domku została podzielona w taki sposób, by zaspokoić potrzeby wszystkich wypoczywających w nim osób.



Wchodzimy do domu przez wiatrołap, po prawej stronie mamy kotłownię. Po przejściu drzwi tuż po prawej znajduje się łazienka, którą możemy zaopatrzyć w prysznic, a nawet wannę. Oprócz łazienki mamy także w środku pokój dzienny połączony z kuchnią, w której z kolei możemy wydzielić miejsce na jadalnię. Warto zwrócić uwagę na fakt, iż bezpośrednio z tego pomieszczenia można wyjść na obszerny taras usytuowany z tyłu domu. Takie ulokowanie tarasu, umożliwi pełny relaks w cieniu domu. W gorące dni będziemy mogli rozkoszować się tutaj zapachem kwitnących w ogrodzie roślin. Wewnątrz przewidziano także miejsce na trzy sypialnie – każdą z dużym oknem. Oznacza to, że w domku może swobodnie wypoczywać czteroosobowa rodzina. Projekt La Palma 2 zachwyca zatem przemyślanym układem pomieszczeń, które okazuje się bardzo ekonomicznym rozwiązaniem. Projekt jest także dostępny w wersji całorocznej – warto wziąć pod uwagę taką opcję, gdy decydujemy się na inwestycję w domek, który stanie się miejscem ukojenia oraz wypoczynku od zgiełku miasta i ciężkiej pracy.



Zobacz La Palmę



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem. Nad budynkiem zaprojektowano dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w formie wiązarów krokwiowo-jętkowych z grzędą, nad wiatą zaprojektowano dach jednospadowy oparty na więźbie o konstrukcji krokwiowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.852.85
3Pokój8.298.29
4Pokój10.8610.86
5Pokój10.0610.06
6Salon15.6315.63
2Komunikacja4.184.18
7Kuchnia7.517.51
8Łazienka44
Suma63.3863.38
9Kotłownia2.542.54
Suma2.542.54
Zamów szczegółowe rysunki

Film

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal873.25 kg
Drewno14.354 m³
Dach119 m²

Kosztorys orientacyjny brutto

Stan zerowy26368 zł
Stan surowy58010 zł
Roboty wykończeniowe wewnętrzne36750 zł
Roboty wykończeniowe zewnętrzne15326 zł
Instalacje i przyłącza28346 zł
Suma164800 zł
