3199 zł 2799 zł
Rabat 400 zł
Najniższa cena z ostatnich 30 dni: 3199 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

BOGOTA C - projekt domu mieszkalnego, całorocznego w technologii szkieletowej. Budynek mieszkalny, wolnostojący, parterowy, niepodpiwniczony. PRZYZIEMIE: wiatrołap, komunikacja, pokój dzienny z...

Czytaj więcej

Powierzchnia użytkowa 47.65 m²
+ weranda 11.28 m²

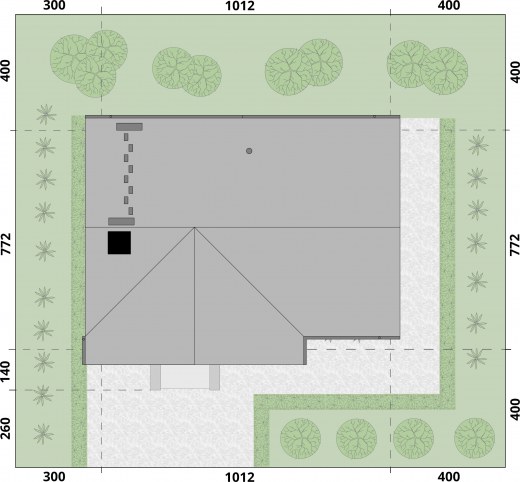

Min. wymiary działki
długość x szerokość
15.72 x 17.12 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

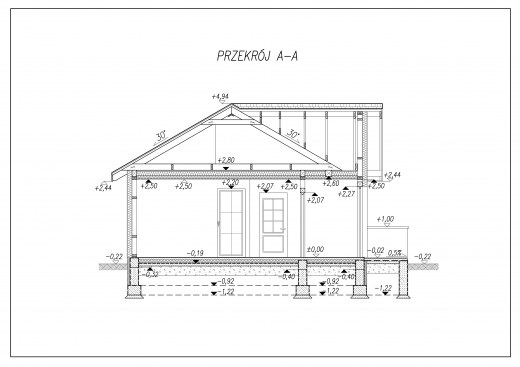

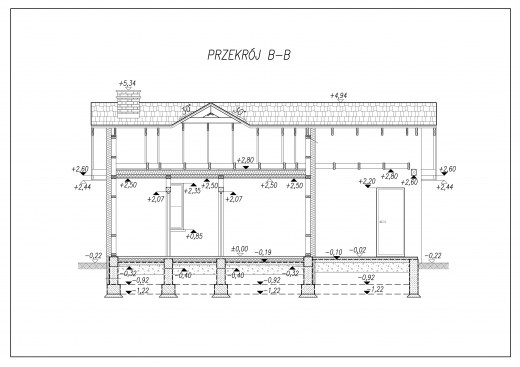

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.522.52
2Komunikacja2.442.44
3Łazienka5.085.08
4Pokój dzienny11.5111.51
5Kuchnia z jadalnią10.1110.11
6Sypialnia8.588.58
7Pomieszczenie gospodarcze7.287.28
Suma47.5247.52
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ weranda
47.65 m²
11.28 m²
Powierzchnia zabudowy
+ weranda
61.77 m²
15.14 m²
Powierzchnia kondygnacji netto 58.80 m²
Powierzchnia całkowita 76.91 m²
Kubatura 264.92 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.72 x 10.12 m
Wysokość budynku 5.16 m
Min. wymiary działki
długość x szerokość
15.72 x 17.12 m
Ilość pokoi2
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń6
Pow. tarasów/werandy/wiaty/schodów zew.15.14 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

BOGOTA C - projekt domu mieszkalnego, całorocznego w technologii szkieletowej drewnianej



Budynek mieszkalny, wolnostojący, parterowy, niepodpiwniczony.



PARTER:

wiatrołap, komunikacja, łazienka, pokój dzienny z aneksem kuchennym, sypialnia, weranda.

Budynek o zwartej bryle, parterowy, niepodpiwniczony. Budynek przekryty jest dachem wielospadowym. Maksymalna wysokość budynku wynosi 5,16m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.


KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe:
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepie nad budynkiem zaprojektowano dach wielospadowy oparty na więźbie o konstrukcji drewnianej w formie wiązarów. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal914.14 kg
Drewno13.87 m³
Dach107.6 m²

Kosztorys orientacyjny brutto

Stan zerowy31258 zł
Stan surowy68768 zł
Roboty wykończeniowe wewnętrzne43566 zł
Roboty wykończeniowe zewnętrzne18169 zł
Instalacje i przyłącza33603 zł
Suma195365 zł

Realizacje projektu "BOGOTA C dom mieszkalny, całoroczny szkielet drewniany"

Realizacja projektu domu - BOGOTA C SZKIELET DREWNIANY
