BARLETTA dom mieszkalny, parterowy, wolnostojący w technologii szkieletu drewnianego.
| Powierzchnia użytkowa | 84.18 m² |
| + kotłownia | 3.95 m² |
| Min. wymiary działki długość x szerokość | 19.79 x 18.51 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje

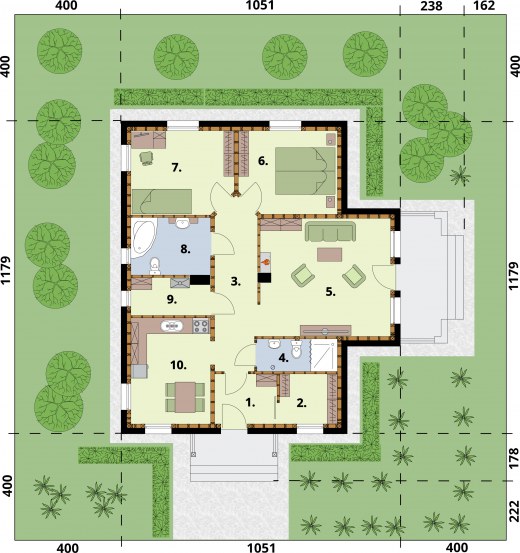

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 4.32 | 4.32 |
| 2 | Garderoba | 4.00 | 4.00 |
| 3 | Komunikacja | 9.65 | 9.65 |
| 4 | Łazienka | 3.59 | 3.59 |
| 5 | Pokój dzienny | 21.53 | 21.53 |
| 6 | Pokój | 11.18 | 11.18 |
| 7 | Pokój | 11.76 | 11.76 |
| 8 | Łazienka | 6.36 | 6.36 |
| 10 | Kuchnia z aneksem jadalnym | 11.79 | 11.79 |
| Suma | 84.18 | 84.18 | |
| 9 | Kotłownia | 3.95 | 3.95 |
| Suma | 3.95 | 3.95 |

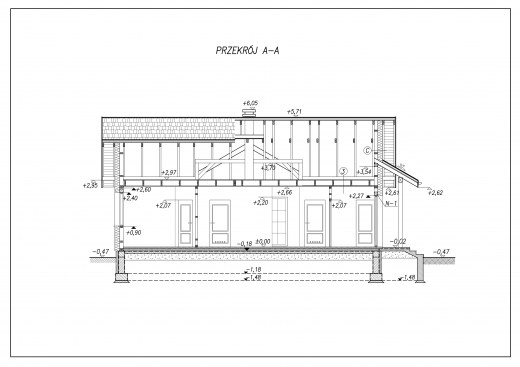

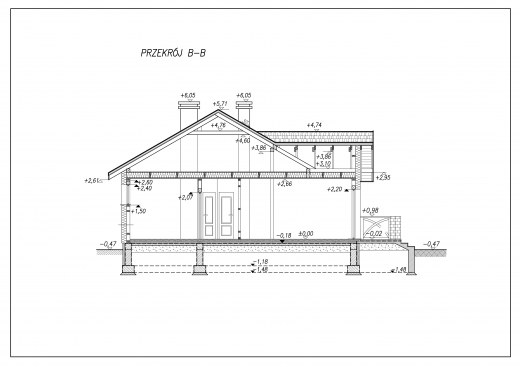

Przekrój

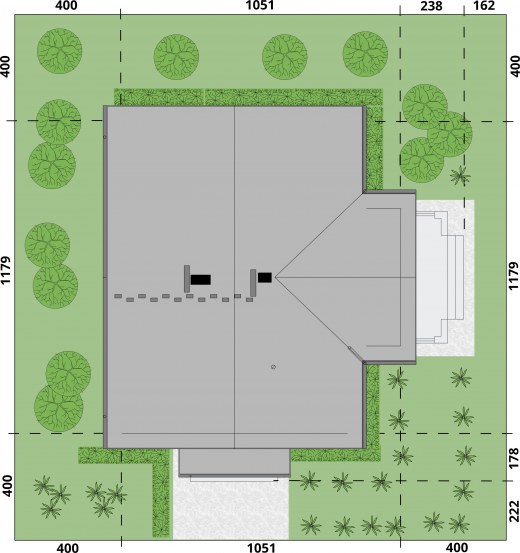

Plan sytuacyjny
Dane techniczne
| Powierzchnia użytkowa + kotłownia | 84.18 m² 3.95 m² |
| Powierzchnia zabudowy | 110.71 m² |
| Powierzchnia kondygnacji netto | 88.13 m² |
| Powierzchnia całkowita | 127.28 m² |
| Kubatura | 560.87 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 11.79 x 10.51 m |
| Wysokość budynku | 6.18 m |
| Min. wymiary działki długość x szerokość | 19.79 x 18.51 m |
| Autorzy | Krzysztof Biodrowicz |
| Energia Pierwotna (EP kWh/(m2∙rok)) | 69.03 |
| Sposób ogrzewania | grzejniki |
| Źródła ciepła | Kocioł gazowy kondensacyjny dwufunkcyjny |
| Wentylacja | grawitacyjna |
| Czas realizacji | Dostępny od ręki |
| Dach | dwuspadowy |
| Kondygnacja | parterowe |
| Czy posiada wersję lustrzaną | Tak |
| Ilość pokoi | 3 |
| Ilość pomieszczeń | 10 |
| Kształt dachu | dwuspadowy |
| Liczba garderób | 1 |
| Liczba łazienek i WC | 2 |
| Liczba pokoi parter | 3 |
| Liczba pokoi razem | 3 |
| Odległość granicy działki od frontu budynku | 4 |
| Odległość granicy działki od tyłu budynku | 4 |
| Odległość granicy działki z lewej strony budynku | 4 |
| Odległość granicy działki z prawej strony budynku | 4 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 18.32 m² |
| Powierzchnia dachu | 159.5 |
| Technologia główna | murowana |
| Wysokość okapu | 3.07 |
| Wysokość parteru | 2.66 |
| Zabudowa | wolnostojący |
| Zakres zmian | Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt |
| Projekt z kotłownią | Tak |
Opis i technologia projektu
BARLETTA dom mieszkalny, parterowy, wolnostojący w technologii szkieletu drewnianego.
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe oraz wieniec opaskowy - zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 885.63 kg |
| Drewno | 16.703 m³ |
| Dach | 159.5 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 80813 zł |
| Stan surowy | 177788 zł |
| Roboty wykończeniowe wewnętrzne | 112633 zł |
| Roboty wykończeniowe zewnętrzne | 46972 zł |
| Instalacje i przyłącza | 86874 zł |
| Suma | 505080 zł |
