ANGUS - jednorodzinny z poddaszem użytkowym i garażem. Domek Angus to połączenie prostoty i dobrego smaku. Podstawa domu, schody i murki okalające wejście zostały wykończone cegłą, co z zewnątrz...

Czytaj więcej

Powierzchnia użytkowa 159.76 m²
+ garaż45.23 m²
Min. wymiary działki
długość x szerokość
20.79 x 23.30 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pom. gospodarcze3.680
Garderoba2.910
Jadalnia12.610
Kuchnia12.40
Wc2.320
Wiatrołap4.30
Komunikacja15.320
Pokój27.020
Spiżarnia1.510
Kotłownia4.880
Garaż45.230
Suma132.180
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój11.80
Komunikacja10.350
Łazienka80
Pokój 9.30
Sypialnia14.20
Pokój19.160
Suma72.810
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
159.76 m²
45.23 m²
Powierzchnia zabudowy 165.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 355.07 m²
Kubatura 886.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
16.30 x 12.82 m
Wysokość budynku 8.28 m
Min. wymiary działki
długość x szerokość
20.79 x 23.30 m
Dachwielospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń17
Pow. tarasów/werandy/wiaty/schodów zew.25.07 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak

Opis i technologia projektu

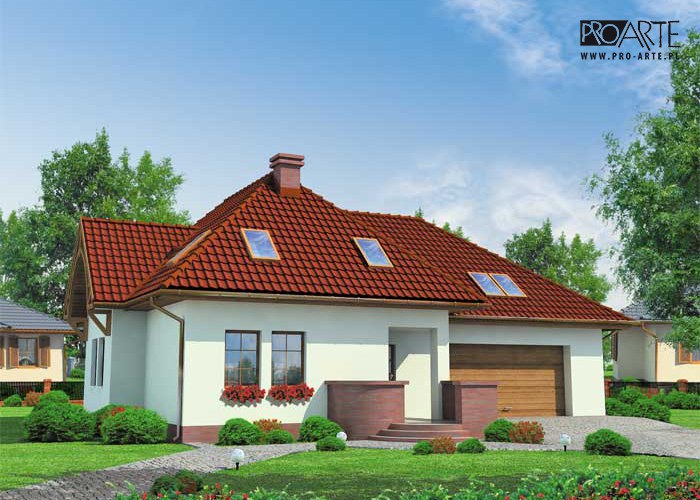

ANGUS - jednorodzinny z poddaszem użytkowym i garażem.

Domek Angus to połączenie prostoty i dobrego smaku. Podstawa domu, schody i murki okalające wejście zostały wykończone cegłą, co z zewnątrz dodaje mu wiele uroku. Wejście zostało umieszczone w głębi niewielkiego zadaszenia, obok którego znajduje się wjazd do obszernego, dwustanowiskowego garażu, gdzie przewidziano także miejsce na kotłownię i funkcjonalne pomieszczenie gospodarcze. Na parterze znajdziemy przestronną kuchnię sąsiadującą ze spiżarnią i jadalnią. Zaprojektowano tu także pomieszczenie na WC i garderobę, umieszczoną naprzeciwko wejścia – od razu za wiatrołapem. Takie rozwiązanie sprzyja utrzymaniu porządku w domu, szczególnie w te dni, kiedy na zewnątrz pada. Na parterze nie mogło także zabraknąć pokoju dziennego, z którego można przejść na taras, który z pewnością stanie się wymarzonym miejscem spędzania letnich wieczorów. Poddasze z kolei zachwyci nas przede wszystkim niezwykle przestrzennym pokojem, odpowiadającym rozmiarami, garażowi. W takim miejscu można urządzić gabinet, pokój gościnny, czy też pokój związany z naszym hobby. Oprócz niego na górze zostało przewidziane miejsce na dużą łazienkę oraz trzy mniejsze pokoje. Na uwagę zasługuje fakt, iż projekt poddasza został tak pomyślany, by żaden z pokoi nie był „przechodni”. Projekt ten z pewnością zaspokoi osoby pragnące mieszkać w przestronnym i wygodnym domku.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 1m
Technologia tradycyjna :
- powierzchnia zabudowy - 165,00m2

- powierzchnia użytkowa
  parteru -86,95m2
  poddasza -72,81m2
  garażu -45,23
- powierzchnia całkowita  - 355,07m2
- kubatura  -886,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym i krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2467.93 kg
Drewno12.18 m³
Pow. ścian nośnych zew.195 m²
Pow. ścian nośnych wew.46 m²
Pow. ścian działowych wew.120 m²
Dach277 m²

Kosztorys orientacyjny brutto

Stan zerowy71572 zł
Stan surowy157459 zł
Roboty wykończeniowe wewnętrzne99754 zł
Roboty wykończeniowe zewnętrzne41602 zł
Instalacje i przyłącza76940 zł
Suma447328 zł
