SANTA FE - dom jednorodzinny z poddaszem użytkowym i garażem dwustanowiskowym. Ten solidny, niezbyt wysoki dom o zwartej bryle nasuwa skojarzenia ze słonecznymi, "południowymi" klimatami. Jest to...

Czytaj więcej

Powierzchnia użytkowa153.76 m²
+ garaż30.35 m²
Min. wymiary działki (długość x szerokość)23.25 x 25.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
153.76 m²
30.35 m²
Powierzchnia zabudowy198.85 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita245.75 m²
Kubatura1146.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
17.40 x 15.25 m
Wysokość budynku7.06 m
Min. wymiary działki
długość x szerokość
23.25 x 25.40 m
Dachczterospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń14
Pow. tarasów/werandy/wiaty/schodów zew.45.6 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

SANTA FE- dom jednorodzinny z poddaszem użytkowym i garażem dwustanowiskowym.


Ten solidny, niezbyt wysoki dom o zwartej bryle nasuwa skojarzenia ze słonecznymi, "południowymi" klimatami. Jest to zasługą jasnych elewacji i ogromnych przeszklonych drzwi, które wiodą z salonu na taras ze stylowymi drewnianymi kolumnami wspierającymi dach.

Atutem Santa Fe są dwa garaże. Z pokoju dziennego, podobnie jak z połączonej z nim kuchni, można wyjść na taras, co znacznie ułatwia sprawę, jeśli na przykład planuje się ogrodowe party, czy tylko zwykły letni obiad na tarasie. Poza tym na parterze są dwa pokoje oraz sypialnia z oddzielną łazienką (jest także druga, służąca wszystkim domownikom, a także osobne WC). Z kotłowni, do której wchodzi się z wiatrołapu, można przejść bezpośrednio do garażu, co jest bardzo praktycznym rozwiązaniem.

Santa Fe ma także użytkowe poddasze jest tu sporych rozmiarów pokój (idealny dla starszych dzieci, ewentualnie jako niekrępujący pokój gościnny), resztę powierzchni zajmuje natomiast strych. Santa Fe to bez wątpienia dom, zapewniający jego mieszkańcom komfort i swobodę.

Zobacz projekt Santa Fe 2 bez garażu.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy -198,85m2

- powierzchnia użytkowa
  parteru -131.06m2
  poddasza -22.7m2
  garażu -30.35m2
- powierzchnia całkowita  - 245,75m2
- kubatura  -1146,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie drewnianym lub stalowym przymocowanym za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap3.690
Hall7.030
Kuchnia 12.220
Pokój dzienny32.570
Pokój11.320
Pokój19.430
Komunikacja10.80
Sypialnia19.430
Wc1.620
Łazienka5.310
Łazienka4.750
Kotłownia2.890
Suma131.060
Garaż30.350
Suma30.350
Zamów szczegółowe rysunki

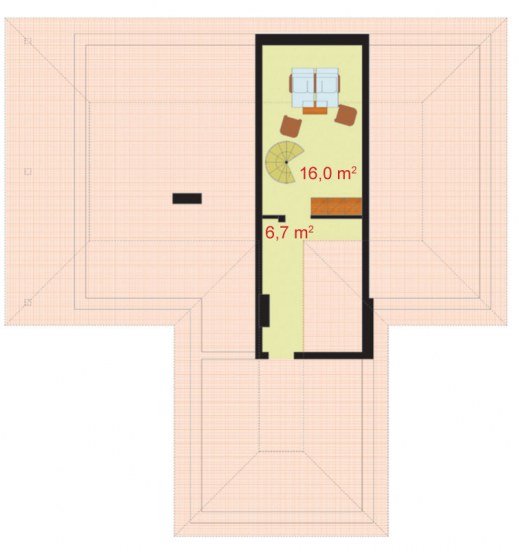

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój 160
Strych6.70
Suma22.70
Zamów szczegółowe rysunki

Obrót 360

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1295.09 kg
Drewno14.988 m³
Pow. ścian nośnych zew.175 m²
Pow. ścian nośnych wew.81 m²
Pow. ścian działowych wew.70 m²
Dach425 m²

Kosztorys orientacyjny brutto

Stan zerowy68884 zł
Stan surowy151546 zł
Roboty wykończeniowe wewnętrzne96008 zł
Roboty wykończeniowe zewnętrzne40039 zł
Instalacje i przyłącza74051 zł
Suma430528 zł
