SAN REMO

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu

Realizacje



Dane techniczne

Powierzchnia użytkowa 159.42 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 191.52 m²
Pow. tarasów/werandy/wiaty/schodów zew. 28.38 m²
Powierzchnia całkowita 219.9 m²
Kubatura 875 m³
Wysokość budynku 6.6 m
Kąt nachylenia dachu 25°
Min. wymiary działki (szerokość x długość) 24.04 x 19.94 m
Czy posiada poddasze NIE
Ilość pomieszczeń 11

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA


pokoloruj projekt
zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis

Rzuty i przekroje

Parter
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
Wiatrołap 7.56 0
Hall 27.48 0
Łazienka 5.17 0
Pokój 13.61 0
Łazienka 9.55 0
Sypialnia 20.57 0
Salon 28.61 0
Pokój 13.53 0
Pom. gospodarcze 5.17 0
Kuchnia 20.62 0
Kotłownia 7.55 0
suma: 159.42 0

Przekrój A-A

Przekrój B-B


Opis projektu

SAN REMO- dom jednorodzinny parterowy.

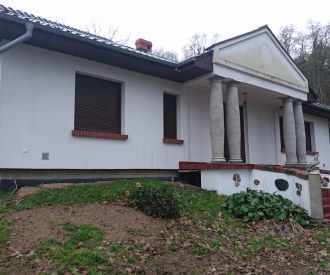

Ciekawy dom, nawiązujący stylem do zabudowy dworkowej. Skojarzenia z tradycyjną polska siedzibą nasuwa przede wszystkim utrzymana w bieli elewacja frontowa z ganeczkiem wspartym na czterech kolumnach, podtrzymujących daszek z trójkątnym tympanonem. Regularną bryłę zdobię duże, symetrycznie rozmieszczone okna. W elewacji ogrodowej wyróżnia się urocza i bardzo dekoracyjna werandka, na którą wychodzi się z salonu łatwo wyobrazić ją sobie spowitą od wiosny do później jesieni w zielonych pnączach, zapewniających miły półcień. To wymarzone miejsce na popołudniowy relaks czy poranna weekendową kawę. We wnętrzu, oprócz obszernego salonu znajdują się dwa pokoje, dwie łazienki, sypialnia i kuchnia z wydzielonym kącikiem jadalnym. Do wszystkich pomieszczeń wchodzi się ze sporego hallu. Znalazło się również miejsce na pomieszczenie gospodarcze, które może pełnić funkcję praktycznego składziku, no i oczywiście na kotłownię. Wystarczy rzucić okiem na plan, by stwierdzić, że San Remo to dom obszerny, wygodny i funkcjonalny.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.





Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann


Opis technologii

Technologia tradycyjna :
- powierzchnia zabudowy - 191.52m2

- powierzchnia schodów zew. i podestów nie wchodząca w pow. zabudowy -28,38m2
- powierzchnia użytkowa- 159,42m2
- powierzchnia całkowita  - 219,9m2
- kubatura  -875,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowanym do konstrukcji za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowym oraz częściowow układzie kratowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1020.77 kg
Drewno 13.965 m³
Pow. ścian nośnych zewn. 140 m²
Pow. ścian nośnych wewn. 78 m²
Pow. ścian działowych wewn. 109 m²
Dach 252 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

Wycena firmy Ramza w technologii szkieletowej - 160 000 zł pobierz plik
