Olimpia - dom mieszkalny parterowy z strychem do adaptacji. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W...

Czytaj więcej

Powierzchnia użytkowa 92.56 m²
+ Strych50.11 m²
Min. wymiary działki
długość x szerokość
20.20 x 18.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

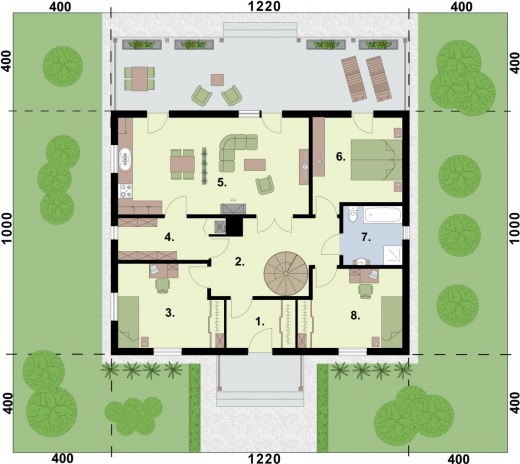

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Salon z aneksem kuchennym28.1228.12
4.Kotłownia5.815.81
6.Pokój11.6611.66
7.Łazienka5.595.59
8.Pokój11.4111.41
1.Wiatrołap4.774.77
2.Komunikacja13.2313.23
3.Pokój11.9711.97
Suma92.5692.56
Zamów szczegółowe rysunki

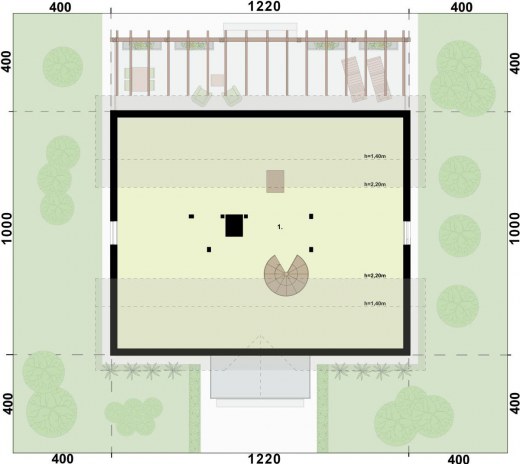

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Strych50.1199
Suma50.1199
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Strych
92.56 m²
50.11 m²
Powierzchnia zabudowy 122.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 288.09 m²
Kubatura 690.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
12.20 x 10.00 m
Wysokość budynku 7.47 m
Min. wymiary działki
długość x szerokość
20.20 x 18.00 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń9
Pow. tarasów/werandy/wiaty/schodów zew.45.28 m²
Projekt bez garażuTak
Projekt z kotłowniąTak

Opis i technologia projektu

Olimpia - dom mieszkalny parterowy z strychem do adaptacji.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.





- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian

- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Technologia szkieletowa:
- powierzchnia zabudowy - 122m2
- powierzchnia schodów zew., tarasu, podjazdu -45,28m2
- powierzchnia użytkowa
  parteru -103,81m2
  strychu -41m2
- powierzchnia całkowita - 167,28m2
- kubatura  - 720,00m3
- ściany zewnętrzne nośne: słupki 6,3x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń      pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite
zewnątrz i wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 10cm.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Kosztorys orientacyjny brutto

Stan zerowy60719 zł
Stan surowy133583 zł
Roboty wykończeniowe wewnętrzne84628 zł
Roboty wykończeniowe zewnętrzne35293 zł
Instalacje i przyłącza65273 zł
Suma379496 zł
