3699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

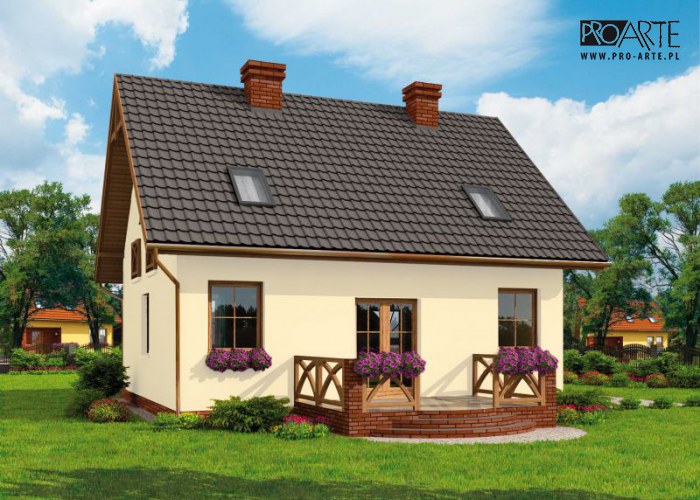

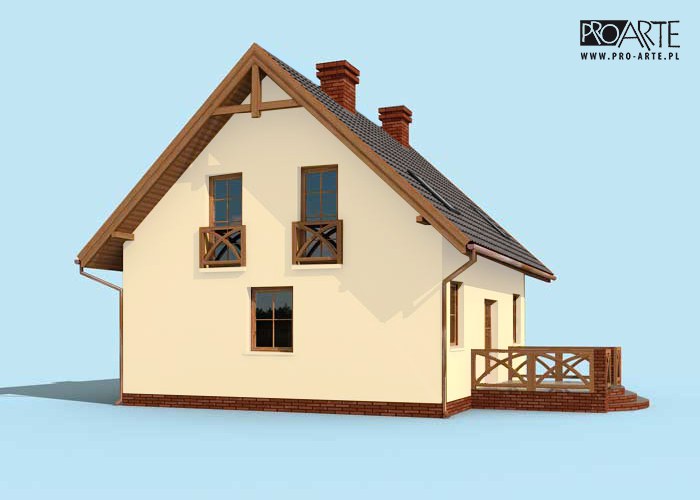

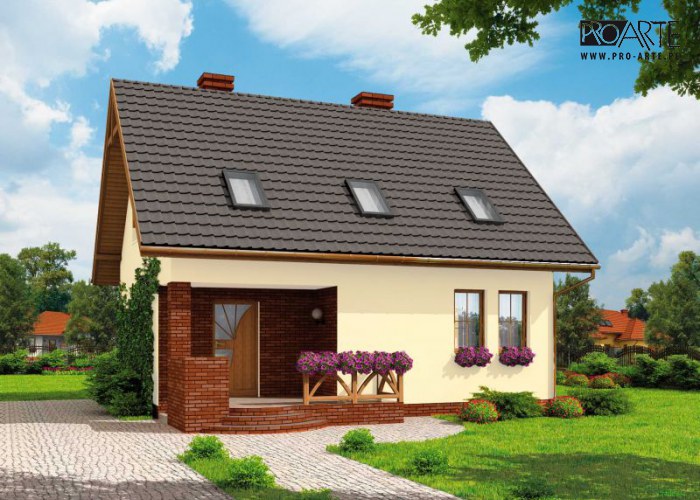

Sevila 2 - dom jednorodzinny wolnostojący w technologii szkieletowej Zgrabny i miły dla oka projekt domu jednorodzinnego w technologii szkieletowej. Klasycze piękno z ładnymi dodatkami w postaci...

Czytaj więcej

Powierzchnia użytkowa 102.00 m²
Min. wymiary działki
długość x szerokość
17.30 x 16.10 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap4.344.34
2.Kotłownia3.213.21
3.Pom. techniczne6.026.02
4.WC2.252.25
5.Garderoba1.641.64
6.Komunikacja7.887.88
7.Komunikacja19.3619.36
8.Kuchnia11.2911.29
Suma55.9955.99
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Pokój8.3611.47
1.Komunikacja5.595.59
2.Łazienka11.5312.53
3.Pokój11.5315.93
4.Pokój11.515.92
Suma48.5161.44
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 102.00 m²
Powierzchnia zabudowy 79.56 m²
Powierzchnia kondygnacji netto 117.43 m²
Powierzchnia całkowita 121.65 m²
Kubatura 467.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
9.30 x 8.10 m
Wysokość budynku 8.50 m
Min. wymiary działki
długość x szerokość
17.30 x 16.10 m
Powierzchnia zabudowy70m²
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.23.46 m²
Projekt z kotłowniąTak

Opis i technologia projektu

SEVILLA 2  - dom jednorodzinny wolnostojący w technologii szkieletowej

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Przekrój szkielet drewniany - ściana
Zgrabny i miły dla oka projekt domu jednorodzinnego w technologii szkieletowej. Klasycze piękno z ładnymi dodatkami w postaci klinkieru tworzy urzekające zestawienie.

Połączony pokój dzienny, jadalnia i kuchnia to nowoczesne i praktyczne rozwiązanie. Technologia szkieletu drewnianego pozwala na budowanie energooszczędnych oraz ciepłych domów, kominek znajdujący się w centralnym punkcie pokoju dziennego będzie znakomicie ogrzewał powierzchnię domu. Dodatkowo na parterze ulokowane zostały toaleta, kotłownia (na którą składają się dwa pomieszczenia) oraz garaż połączony przejściem z częścią mieszkalną budynku.

Wysokość ściany kolankowej 1m



Gwarancję wygody i przytulności dają umieszczone na piętrze sypialnie, a gdy po dniu ciężkiej pracy zechcecie wziąć gorącą kąpiel, to pomocna będzie Wam obszerna łazienka znajdująca się również na poddaszu.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. Zobacz inne projekty z serii:




PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Kosztorys orientacyjny brutto

Stan zerowy66912 zł
Stan surowy147206 zł
Roboty wykończeniowe wewnętrzne93259 zł
Roboty wykończeniowe zewnętrzne38893 zł
Instalacje i przyłącza71930 zł
Suma418200 zł

Realizacje projektu "SEVILLA 2 szkielet drewniany"

Realizacja projektu domu - SEVILLA
Realizacja projektu domu - SEVILLA
Realizacja projektu domu - SEVILLA
Realizacja projektu domu - SEVILLA
Realizacja projektu domu - SEVILLA 2
Realizacja projektu domu - SEVILLA 2
