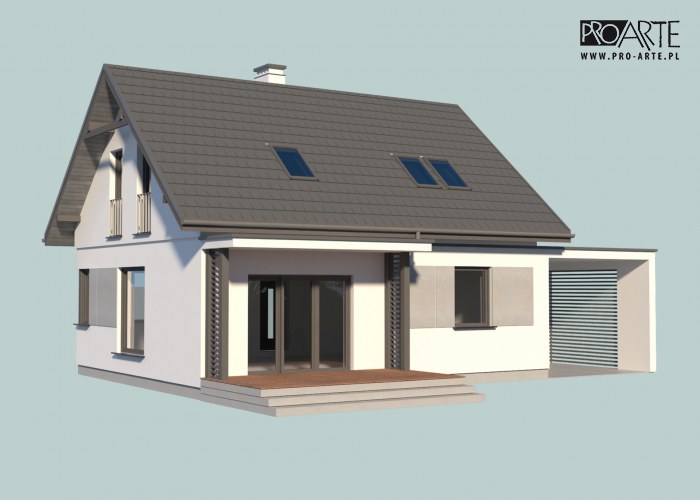

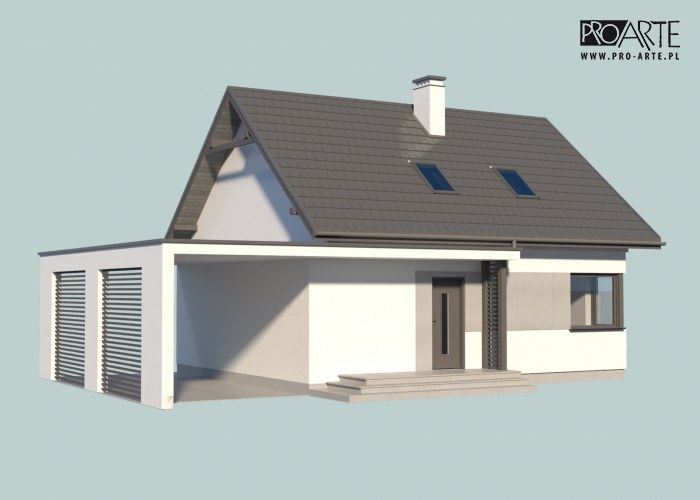

Projekt domu parterowego z poddaszem użytkowym z wiatą garażową SEVILLA 3C w technologii murowanej.

Czytaj więcej

Powierzchnia użytkowa 86.76 m²
+ kotłownia3,29 m²
+ wiata24,30 m²
Min. wymiary działki
długość x szerokość
16.30 x 20.80 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ kotłownia
+ wiata
86.76 m²
3,29 m²
24,30 m²
Powierzchnia zabudowy 111.78 m²
Powierzchnia kondygnacji netto 136.56 m²
Powierzchnia całkowita 168.88 m²
Kubatura 548.00 m³
Kąt nachylenia dachu40°, 1°
Wymiary budynku
długość x szerokość
8.10 x 13.80 m
Wysokość budynku 7.76 m
Min. wymiary działki
długość x szerokość
16.30 x 20.80 m

Opis i technologia projektu

SEVILLA 3C z wiatą garażową, projekt domu mieszkalnego z poddaszem użytkowym oraz wiatą garażową na jedno auto

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.663.66
2.Komunikacja5.415.41
3.Łazienka2.942.94
4.Gabinet7.937.93
5.Salon z jadalnią23.2523.25
6.Kuchnia6.756.75
Suma49.9449.94
7.Kotłownia3.293.29
8.Wiata24.3024.30
Suma27.5927.59
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja8.768.76
2.Pokój6.2010.26
3.Pokój11.1416.56
4.Pokój8.0013.93
5.Łazienka2.766.27
Suma36.8655.78
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy56915 zł
Stan surowy125212 zł
Roboty wykończeniowe wewnętrzne79325 zł
Roboty wykończeniowe zewnętrzne33082 zł
Instalacje i przyłącza61183 zł
Suma355716 zł
