Projekt domu parterowego z poddaszem użytkowym i garażem SEVILLA 3A w technologii bali drewnianych

Czytaj więcej

Powierzchnia użytkowa 90.01 m²
+ kotłownia3,53 m²
+ garaż22,37 m²
+ pomieszczenie gospodarcze7,11 m²
Min. wymiary działki
długość x szerokość
16.30 x 20.80 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap4.244.24
2.Komunikacja5.565.56
3.Łazienka3.193.19
4.Gabinet8.618.61
5.Salon z jadalnią24.2624.26
6.Kuchnia7.247.24
Suma53.153.1
7.Kotłownia3.533.53
8.Garaż22.3722.37
8.Pomieszczenie gospodarcze7.117.11
Suma33.0133.01
Zamów szczegółowe rysunki

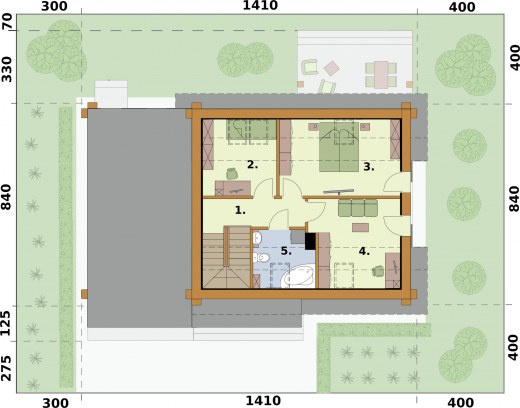

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja8.008.20
2.Pokój6.3010.74
3.Pokój10.4317.68
4.Pokój9.3113.98
5.Łazienka2.876.90
Suma36.9157.5
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ kotłownia
+ garaż
+ pomieszczenie gospodarcze
90.01 m²
3,53 m²
22,37 m²
7,11 m²
Powierzchnia zabudowy 111.78 m²
Powierzchnia kondygnacji netto 140.08 m²
Powierzchnia całkowita 168.88 m²
Kubatura 548.00 m³
Kąt nachylenia dachu40°, 1°
Wymiary budynku
długość x szerokość
8.10 x 13.80 m
Wysokość budynku 7.76 m
Min. wymiary działki
długość x szerokość
16.30 x 20.80 m
Ilość pokoi5
Dachdwuspadowy
Kondygnacjaparterowe, z poddaszem
Ilość pomieszczeń14
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

SEVILLA 3A bale drewniane z pojedynczym garażem, projekt domu drewnianego mieszkalnego z poddaszem

Orientacyjne przekroje i rozwiązania technologiczne, projekt na razie jest koncepcyjny.

Dach:
Dachówka ceramiczna,
Łaty 5x5cm
Kontrłaty 2,5x5cm
Folia paroprzepuszczalna
Wełna mineralna 15 cm pomiędzy krokwiami
Wełna mineralna między profilami staowymi CD 60x26x0,6mm mocowanymi do więźby 5 cm
Folia paroszczelna
Płyty GK ognioodporne na ruszcie

Strop:
Panel podłogowy 1 cm
Płyta OSB 2x15mm
Legary 5x5cm
Wełna mineralna 5 cm
Folia budowlana
Deski 3,5cm
Belki stropowe 20x24 cm

Ściana zewnętrzna:
Bale 30 cm
Folia paroprzepuszczalna
Wełna mineralna 10 cm między rusztem
Ruszt drewniany 10 cm mocowany do ściany zewnętrznej łącznikami stalowymi, umożliwiającymi korygowanie okresowych różnic wysokości ścian konstrukcyjnych
Folia paroszczelna
Płyta gipsowo-kartownowa 12,5mm

Ściana działowa:
płyty gk
szczelina 3 cm (instalacje)
Słupki konstrukcji (8x12cm)
Wełna mineralna 12 cm
szczelina (łaty drewniane 3x4cm co 30cm)
płyty gk

Podłoga:
płytki gresowe
wylewka cementowa 4 cm
pianka poliuretanowa 10 cm
izolacja - papa termozgrzewalna
chudy beton 10cm
piasek zagęszczony 15cm
pospolka zagęszczona 20cm

Fundament:
izolacja pionowa - abizol
tynk cementowy 2 cm
ściana betonowa 30 cm
styropian 5 cm

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy61927 zł
Stan surowy136239 zł
Roboty wykończeniowe wewnętrzne86311 zł
Roboty wykończeniowe zewnętrzne35995 zł
Instalacje i przyłącza66571 zł
Suma387043 zł
