3799 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Zestawienie powierzchni ścian dla projektu Sevilla 3: - Zewnętrzne: 152m2 (131m2) - Wewnętrzne nośne: 26,5m2 (25m2) - Działowe: 82m2 (67,5m2)

Czytaj więcej

Powierzchnia użytkowa 90.01 m²
+ kotłownia3,53 m²
Min. wymiary działki
długość x szerokość
16.30 x 16.10 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

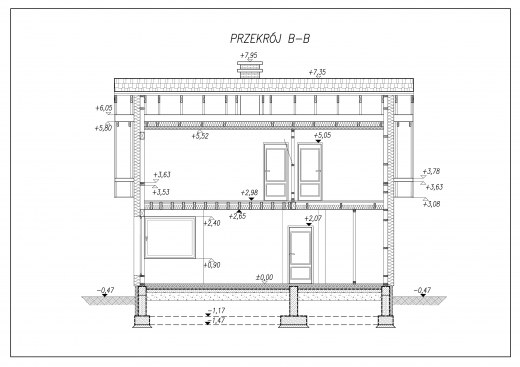

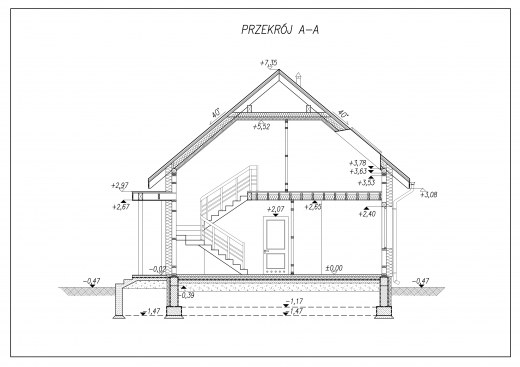

Rzuty i przekroje

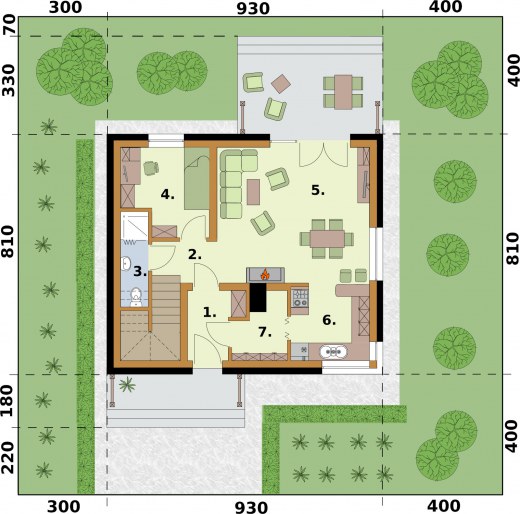

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap4.244.24
2.Komunikacja5.565.56
3.Łazienka3.193.19
4.Gabinet8.618.61
5.Salon z jadalnią24.2624.26
6.Kuchnia7.247.24
Suma53.153.1
7.Kotłownia3.533.53
Suma3.533.53
Zamów szczegółowe rysunki

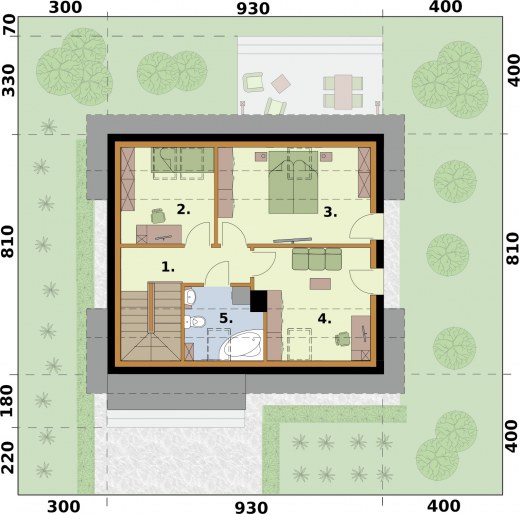

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja8.008.20
2.Pokój6.3010.74
3.Pokój10.4317.68
4.Pokój9.3113.98
5.Łazienka2.876.90
Suma36.9157.5
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ kotłownia
90.01 m²
3,53 m²
Powierzchnia zabudowy 75.33 m²
Powierzchnia kondygnacji netto 110.60 m²
Powierzchnia całkowita 95.74 m²
Kubatura 433.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.10 x 9.30 m
Wysokość budynku 7.76 m

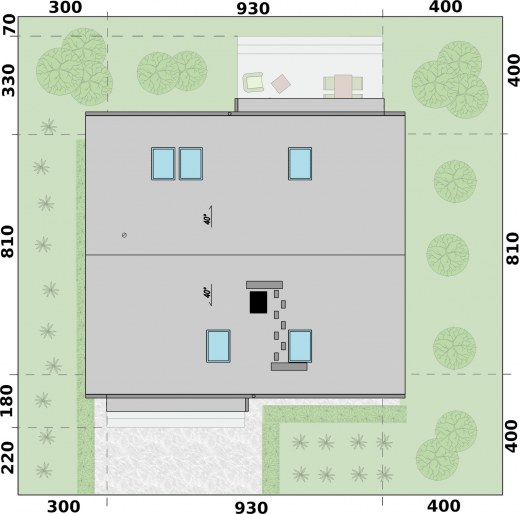

Min. wymiary działki
długość x szerokość
16.30 x 16.10 m

Opis i technologia projektu

SEVILLA 3 - projekt domu mieszkalnego z poddaszem użytkowym w technologii lekkiego szkieletu drewnianego

Zestawienie powierzchni ścian dla projektu Sevilla 3:

- Zewnętrzne: 152m2 (131m2)

- Wewnętrzne nośne: 26,5m2 (25m2)

- Działowe: 82m2 (67,5m2)

Wartości w nawiasach to powierzchnia uwzględniająca otwory okienne i drzwiowe.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy59047 zł
Stan surowy129902 zł
Roboty wykończeniowe wewnętrzne82296 zł
Roboty wykończeniowe zewnętrzne34321 zł
Instalacje i przyłącza63475 zł
Suma369041 zł

Realizacje projektu "SEVILLA 3 szkielet drewniany"

Realizacja projektu domu - SAMOS - SEVILLA 3 szkielet drewniany
