SANTORINI szkielet drewniany - projekt domu mieszkalnego, parterowego z poddaszem użytkowym oraz garażami Uwagę przyciąga wyraźny podział na strefę dzienną oraz nocną. Do ciekawych rozwiązań...

Czytaj więcej

Powierzchnia użytkowa	95.42 m²
+ garaż	18.51 m²
+ taras	13.08 m²
Min. wymiary działki długość x szerokość	16.10 x 19.80 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

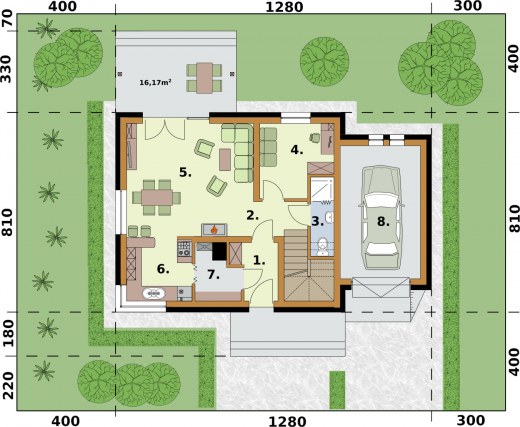

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	4.12	4.12
2	Komunikacja	5.41	5.41
3	Łazienka	3.31	3.31
4	Gabinet	8.52	8.52
5	Salon z jadalnią	24.68	24.68
6	Kuchnia	7.29	7.29
7	Kotłownia	3.56	3.56
8	Garaż	18.51	18.51
	Suma	75.4	75.4

Zamów szczegółowe rysunki

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	8.76	8.76
2	Pokój	6.36	10.75
3	Pokój	10.38	17.43
4	Pokój	9.7	14.52
5	Łazienka	3.36	6.48
	Suma	38.56	57.94

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + garaż + taras	95.42 m² 18.51 m² 13.08 m²
Powierzchnia zabudowy	97.28 m²
Powierzchnia kondygnacji netto	114.80 m²
Powierzchnia całkowita	201.10 m²
Kubatura	535.20 m³
Kąt nachylenia dachu	40°, 25°
Wymiary budynku długość x szerokość	8.10 x 12.80 m
Wysokość budynku	7.82 m
Min. wymiary działki długość x szerokość	16.10 x 19.80 m
Dach	dwuspadowy
Kondygnacja	parterowe, z poddaszem
Ilość pokoi	5
Ilość pomieszczeń	13
Pow. tarasów	13.08 m²
Projekt z garażem	Tak
Ilość stanowisk w garażu	1
Projekt z kotłownią	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

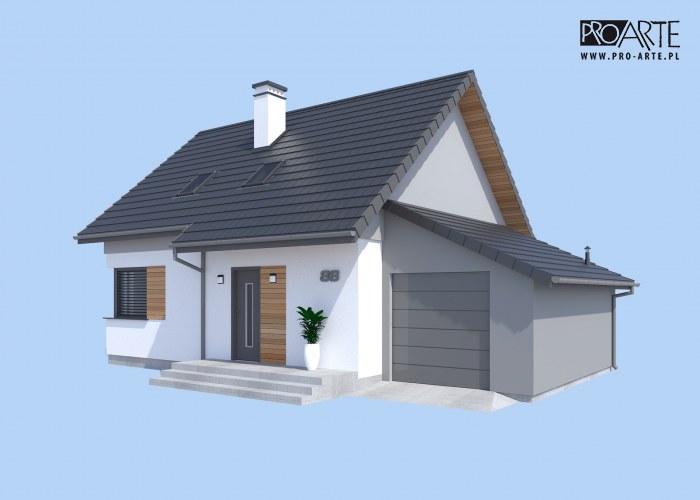

SANTORINI szkielet drewniany - projekt domu mieszkalnego, parterowego z poddaszem użytkowym oraz garażem

Uwagę przyciąga wyraźny podział na strefę dzienną (parter) oraz nocną (poddasze). Do ciekawych rozwiązań należy łącznik pomiędzy kuchnią a kotłownią, który może również pełnić funkcję spiżarni. Przedłużony okap dachu nad tarasem oraz wejściem to rozwiązanie praktyczne i ekonomiczne. Dodatkowo pokój na parterze sprawdzi się jako gabinet, pokój dla gości lub osoby starszej. Zgrabny, optymalny w funkcjach oraz powierzchni dom dla rodziny 2+2, lub 2+3. Uwaga! Budynek w technologii szkieletowej po opracowaniu może prezentować nieco inne wymiary powierzchni, przy zachowaniu wymiarów zewnętrznych.

Lekki szkielet drewniany. Więcej na temat technologii drewnianej oraz murowanej możesz przeczytać tu.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	62596 zł
Stan surowy	137710 zł
Roboty wykończeniowe wewnętrzne	87243 zł
Roboty wykończeniowe zewnętrzne	36384 zł
Instalacje i przyłącza	67290 zł
Suma	391222 zł
