ACAPULCO - dom jednorodzinny z poddaszem użytkowym. Dom ten prezentuje się okazale dzięki jego solidnej konstrukcji oraz oryginalnym drewniany wykończeniom, które w artystyczny sposób podkreślają...

Czytaj więcej

Powierzchnia użytkowa 103.86 m²
Min. wymiary działki
długość x szerokość
18.50 x 16.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

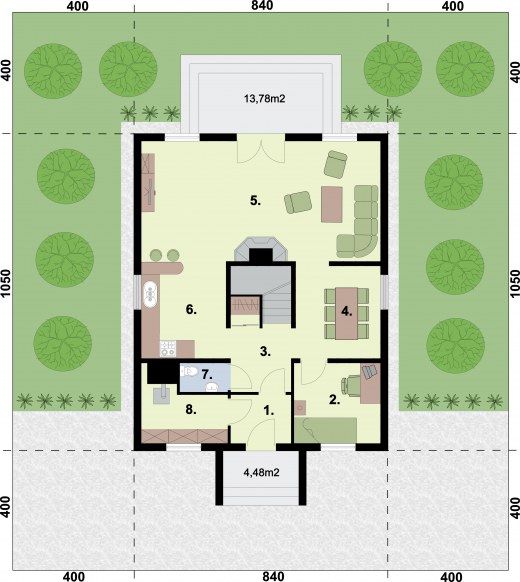

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Jadalnia8.130
Gabinet7.110
Komunikacja3.890
Kotłownia4.760
Wiatrołap2.60
Wc1.610
Kuchnia8.440
Salon28.060
Suma64.60
Zamów szczegółowe rysunki

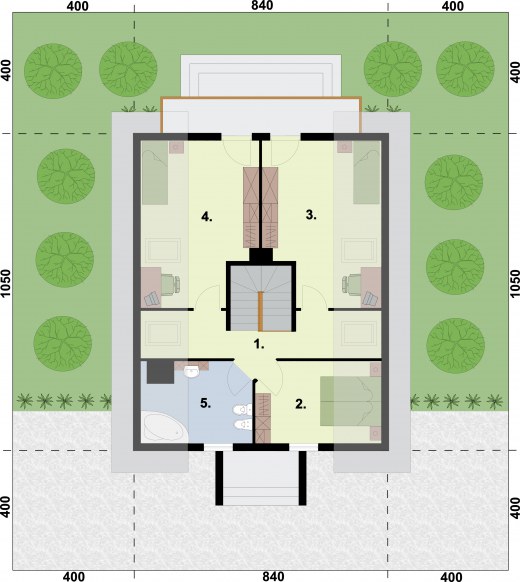

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Komunikacja9.880
Łazienka3.810
Pokój9.50
Pokój9.470
Sypialnia6.60
Suma39.260
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 103.86 m²
Powierzchnia zabudowy 88.39 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 195.88 m²
Kubatura 521.00 m³
Kąt nachylenia dachu45°
Wymiary budynku
długość x szerokość
8.40 x 10.50 m
Wysokość budynku 8.51 m
Min. wymiary działki
długość x szerokość
18.50 x 16.40 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.19.16 m²
Projekt bez garażuTak
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

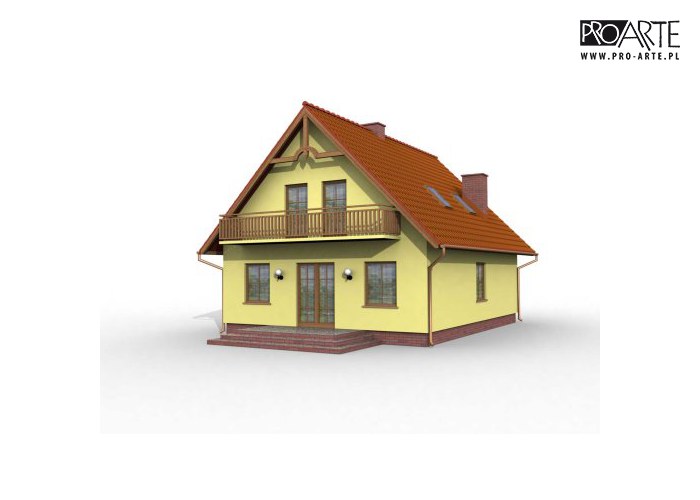

ACAPULCO - dom jednorodzinny z poddaszem użytkowym.


Dom ten prezentuje się okazale dzięki jego solidnej konstrukcji oraz oryginalnym drewniany wykończeniom, które w artystyczny sposób podkreślają krawędzie dachu. Acapulco przywodzi poczucie ciepła i bezpieczeństwa tak ważne dla kochającej się rodziny, która na pewno zawita w jego progach. Front został przyozdobiony wysokim murkiem oraz szpiczastym daszkiem ochraniającym drzwi wejściowe przed deszczem. Jego wygląd opiera się na klimatach domków górskich tak, aby właściciele mogli poczuć spokój i izolację od zgiełku zatłoczonych miast- mieszkając nawet w ich obrębie! Warunki jakie zapewnia jego wnętrze zapierają dech w piersiach! Centrum, a zarazem podporą całego budynku są schody, wokół których rozlokowane zostały wszystkie pokoje. Na parterze znajdują się kuchnia, przestronny salon, jadalnia, gabinet, toaleta, kotłownia oraz ukryta pod schodami garderoba. Piętro wyżej ulokowane zostały trzy wygodne sypialnie oraz przynosząca pełnię komfortu łazienka. Budynek został dodatkowo wyposażony w niewielki taras oraz wąski, podłużny balkon.

Budynek mieszkalny ACAPULCO można również zamówić w technologii szkieletowej. Jeśli szukasz domu ustawionego kalenicą do drogi, to właśnie ACAPULCO oraz PANAMA  spełniają to kryterium. W tej kategorii - domów do ok. 100 metrów kwadratowych powierzchni użytkowej z częścią dzienną na parterze oraz nocną na poddaszu i kalenicą nad wejściem są najpopularniejszymi projektami w naszej ofercie.

Zobacz:

ACAPULCO w szkielecie drewnianym

PANAMA wersja murowana i szkieletowa

PALANKA wersja murowana i szkieletowa

Technologia tradycyjna :
- powierzchnia zabudowy - 88,39m2

- powierzchnia użytkowa- 103,86m2
- powierzchnia całkowita  - 195,88m2
- kubatura  - 521,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy VIESSMANN w kotłowni

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 0.79m




W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1662.36 kg
Drewno8.421 m³
Pow. ścian nośnych zew.142 m²
Pow. ścian nośnych wew.23 m²
Pow. ścian działowych wew.96 m²
Dach170 m²

Kosztorys orientacyjny brutto

Stan zerowy68132 zł
Stan surowy149891 zł
Roboty wykończeniowe wewnętrzne94959 zł
Roboty wykończeniowe zewnętrzne39602 zł
Instalacje i przyłącza73242 zł
Suma425826 zł
