2600 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Trypolis - dom jednorodzinny z poddaszem użytkowym i garażem. Niewielki niepodpiwniczony domek jednorodzinny, niezwykle przemyślany i niedrogi w utrzymaniu. Z przodu domu znajduje się wjazd do...

Czytaj więcej

Powierzchnia użytkowa110.63 m²
+ garaż18.39 m²
Min. wymiary działki (długość x szerokość)16.10 x 19.80 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
110.63 m²
18.39 m²
Powierzchnia zabudowy95.58 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita159.65 m²
Kubatura590.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
11.80 x 8.10 m
Wysokość budynku7.98 m
Min. wymiary działki
długość x szerokość
16.10 x 19.80 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń11
Pow. tarasów/werandy/wiaty/schodów zew.21.19 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

Trypolis - dom jednorodzinny z poddaszem użytkowym i garażem.

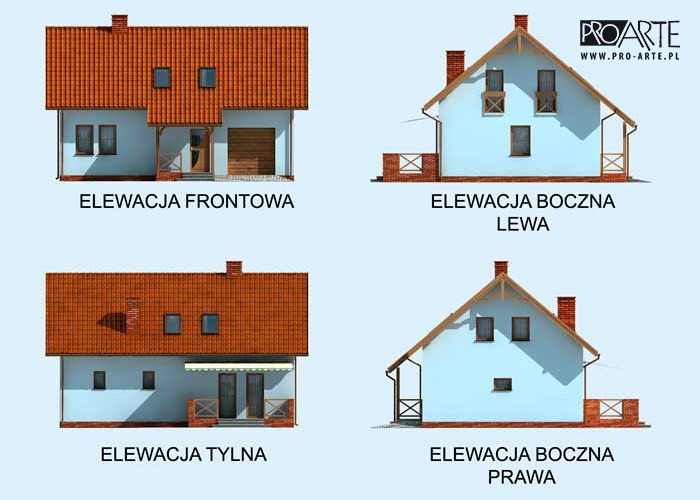

Niewielki niepodpiwniczony domek jednorodzinny, niezwykle przemyślany i niedrogi w utrzymaniu. Z przodu domu znajduje się wjazd do garażu oraz wejście główne, umieszczone w centralnej części elewacji frontowej pod niewielkim zadaszeniem. Tył domu natomiast został zaprojektowany tak, by powstał tam wspaniały taras, który będzie stanowił doskonałe miejsce odpoczynku w ciepłe dni. Dach został zakończony na takiej wysokości, by możliwe była osłona tarasu poprzez zamontowanie dodatkowej markizy. Pokonawszy kilka schodków możemy skorzystać z głównego wejścia do domu. Znajdziemy się wówczas od razu w wiatrołapie, z którego będziemy mogli przejść do jednostanowiskowego garażu połączonego przejściem z kotłownią. Dom można podzielić na część dzienną umieszczoną na parterze i nocną – na piętrze. W części dziennej centralnym miejscem życia rodzinnego będzie zapewne pokój z kominkiem. Dodatkowym atutem pokoju dziennego jest wyjście na taras. Do ściany północnej parteru przylega niewielka łazienka z miejscem na kabinę prysznicową. Kuchnia została umiejętnie połączona z otwartą jadalnią umieszczoną przy jedynym oknie parteru, wychodzącym na zachód. Wspaniałym doświadczeniem dla mieszkańców domu będzie widok zachodzącego słońca, obserwowany, w zależności od pory roku, przy podwieczorku lub kolacji. Poddasze natomiast zostało wyposażone w ogromną łazienkę z wanną, posiadającą, podobnie, jak pokój obok, wyjście na niewielki balkon. Na poddaszu mamy jeszcze dodatkowo dwa pokoje, które możemy urządzić w zależności od potrzeb i gustu domowników. Ten dom jest niewątpliwie komfortowym rozwiązaniem dla czteroosobowej rodziny. Będzie stanowił spełnienie marzeń o własnym, niedrogim, rodzinnym gnieździe.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia zabudowy - 95,85m2

- powierzchnia schodów zew. i tarasów - 21,19m2
- powierzchnia użytkowa
  parter -72,35m2
  poddasze -56,67m2
- powierzchnia całkowita  - 159,65m2
- kubatura  - 590,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.970
2.Komunikacja8.360
3.Kuchnia z jadalnią11.130
4.Pokój dzienny18.730
5.Łazienka5.520
7Garaż18.390
6.Kotłownia6.250
Suma72.350
Zamów szczegółowe rysunki

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja5.520
2.Łazienka8.390
3.Pokój11.570
4.Pokój17.260
5.Pokój13.930
Suma56.670
Zamów szczegółowe rysunki

Obrót 360

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1318.2 kg
Drewno7.164 m³
Pow. ścian nośnych zew.152 m²
Pow. ścian nośnych wew.22 m²
Pow. ścian działowych wew.98 m²
Dach177 m²

Kosztorys orientacyjny brutto

Stan zerowy49562 zł
Stan surowy109037 zł
Roboty wykończeniowe wewnętrzne69077 zł
Roboty wykończeniowe zewnętrzne28808 zł
Instalacje i przyłącza53279 zł
Suma309764 zł
