Powierzchnia użytkowa85.63 m²
Min. wymiary działki (długość x szerokość)17.68 x 15.58 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa85.63 m²
Powierzchnia zabudowy68.57 m²
Powierzchnia kondgnacji netto93.63 m²
Powierzchnia całkowita150.53 m²
Kubatura433.05 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
7.58 x 9.68 m
Wysokość budynku8.26 m
Min. wymiary działki
długość x szerokość
17.68 x 15.58 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.13.03 m²
Projekt z kotłowniąTak

Opis i technologia projektu

LA PAMPA- dom jednorodzinny z poddaszem użytkowym.


Projekt bardzo zgrabnego domu jednorodzinnego, niepodpiwniczonego, ale posiadającego możliwość adaptacji kotłowni na węgiel. Wejście główne do domu zostało umieszczone w ryzalicie, przełamującym monotonię elewacji frontowej. Ten niewielki domek został tak stworzony, by stanowić wygodne i ekonomiczne rozwiązanie. Na powierzchni użytkowej 86,15 m2 przewidziano bowiem aż jedenaście pomieszczeń. Gdy wejdziemy do domu, okaże się, że w całym wykuszu urządzono ogromny przedsionek, gdzie znajdzie się wiele miejsca na wierzchnie okrycia, czy buty. Z przedsionka przechodzimy do komunikacji, gdzie od razu po lewej stronie mamy dwoje drzwi – pierwsze prowadzą do łazienki z kabiną prysznicową, drugie – do kotłowni. Na parterze mamy także kuchnię połączoną z uroczą jadalnią, znajdującą się tuż obok wyjścia na taras. Bezpośrednie sąsiedztwo kuchni ze spiżarnią, ułatwi przygotowywanie posiłków, ponieważ pozwala na natychmiastowy dostęp do przechowywanych tam domowych zapasów. Najważniejszym pomieszczeniem tej części domu będzie natomiast pokój dzienny, gdzie rodzina może się spotkać w chłodne dni przy rozpalonym kominku. Wspomniany taras znajduje się od strony północnej domu, jego lokalizacja daje duże możliwości organizacji przyjęć na wolnym powietrzu. W projekcie La Pampa klatka schodowa w wyraźny sposób oddziela część dzienną domu (na parterze) od części nocnej, usytuowanej na poddaszu. Piętro domu charakteryzuje się bardzo małą komunikacją, co pozwoliło stworzyć dodatkową przestrzeń dla pozostałych pomieszczeń – mamy tutaj ogromną łazienkę z wanną oraz dwa ogromne pokoje, z których każdy posiada osobne wyjście na niewielkie balkony wychodzące na północ domu, a więc umieszczone nad tarasem. Jeżeli szukasz domu ekonomicznego, taniego w budowie i eksploatacji, a zarazem ładnego, to projekt La Pampa spełni Twoje oczekiwania.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.






Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann
Technologia tradycyjna :
- powierzchnia zabudowy - 67,20m2

- powierzchnia schodów zew. nie wchodzących do pow. zabudowy -13,28m2
- powierzchnia użytkowa
  parteru -47,98m2
  poddasza -38,17m2
- powierzchnia całkowita  - 147,68m2
- kubatura  - 427,83m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 27 cm
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: dwufunkcyjny kocioł gazowy w kotłowni

Rzuty i przekroje

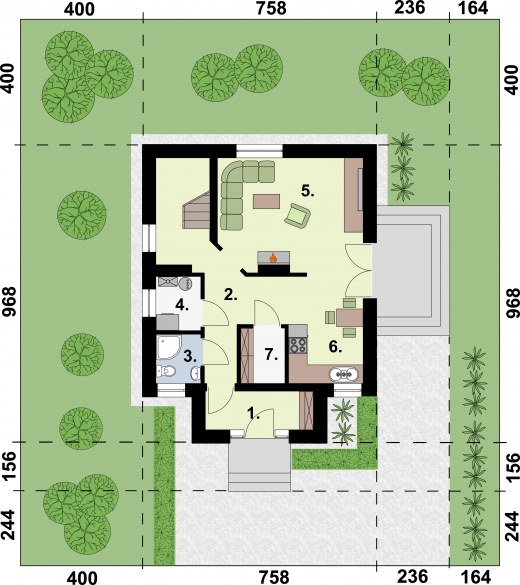

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
2.Komunikacja13.2413.24
3.Łazienka2.222.22
6.Kuchnia z aneksem jadalnym7.097.09
7.Pom. gospodarcze2.462.46
1.Przedsionek4.234.23
4.Kotłownia2.442.44
5.Pokój dzienny17.7317.73
Suma49.4149.41
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Komunikacja5.025.02
3.Pokój13.2216.35
4.Łazienka5.046.39
2.Pokj13.2416.5
Suma36.5244.26
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal892.4 kg
Drewno4.872 m³
Pow. ścian nośnych zew.135 m²
Pow. ścian nośnych wew.17 m²
Pow. ścian działowych wew.72 m²
Dach115 m²

Kosztorys orientacyjny brutto

Stan zerowy38362 zł
Stan surowy84397 zł
Roboty wykończeniowe wewnętrzne53467 zł
Roboty wykończeniowe zewnętrzne22298 zł
Instalacje i przyłącza41239 zł
Suma239764 zł
