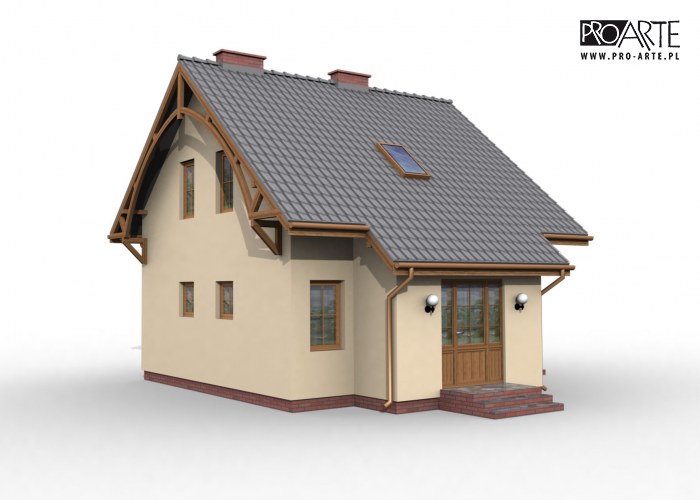

LA PAMPA dom mieszkalny w technologii szkieletu drewnianego

Czytaj więcej

Powierzchnia użytkowa 92.56 m²
Min. wymiary działki
długość x szerokość
15.58 x 17.68 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

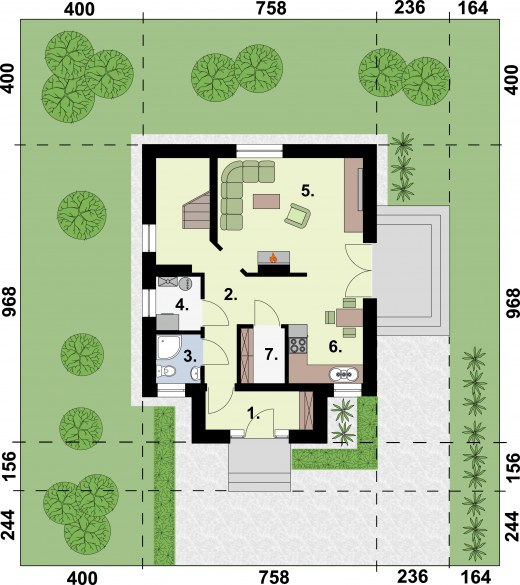

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap4.984.98
2Komunikacja8.058.05
3Łazienka2.522.52
4Kotłownia2.772.77
5Pokój dzienny18.1918.19
6Kuchnia9.839.83
7Spiżarnia/pom. techniczne2.832.83
Suma49.1749.17
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4Łazienka5.775.77
1Komunikacja5.545.54
2Pokój13.5617.94
3Pokój14.0118.06
Suma38.8847.31
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 92.56 m²
Powierzchnia zabudowy 67.20 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 67.20 m²
Kubatura 426.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
9.68 x 7.58 m
Wysokość budynku 8.25 m
Min. wymiary działki
długość x szerokość
15.58 x 17.68 m
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.13.7 m²

Opis i technologia projektu

LA PAMPAdom mieszkalny w technologii szkieletu drewnianego

Wysokość ściany kolankowej 1.10m

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi oraz słupy i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, nad częścią mieszkalną dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowo-jętkowym z podparciem w kalenicy na płatwi kalenicowej. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.



szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal1375.81 kg
Drewno21.17 m³
Dach113 m²

Kosztorys orientacyjny brutto

Stan zerowy60719 zł
Stan surowy133583 zł
Roboty wykończeniowe wewnętrzne84628 zł
Roboty wykończeniowe zewnętrzne35293 zł
Instalacje i przyłącza65273 zł
Suma379496 zł
