KATANIA 2  - dom jednorodzinny z poddaszem użytkowym i garażem jednostanowiskowym. Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przykryty jest dachem dwuspadowym. Maksymalna...

Czytaj więcej

Powierzchnia użytkowa 79.52 m²
+ garaż19.84 m²
+ kotłownia5.97 m²

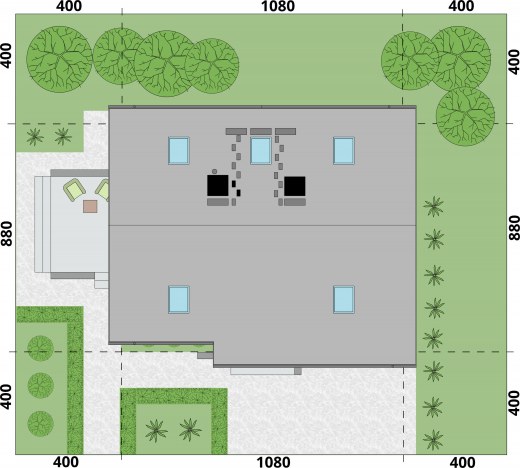

Min. wymiary działki
długość x szerokość
16.64 x 18.64 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

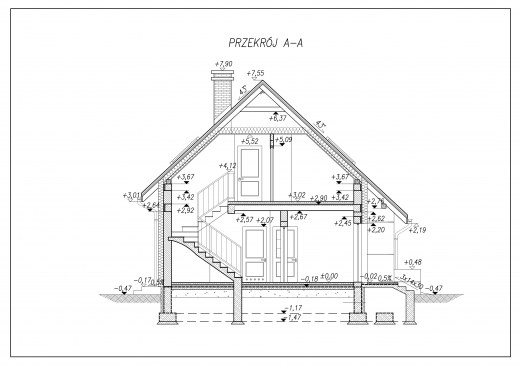

Rzuty i przekroje

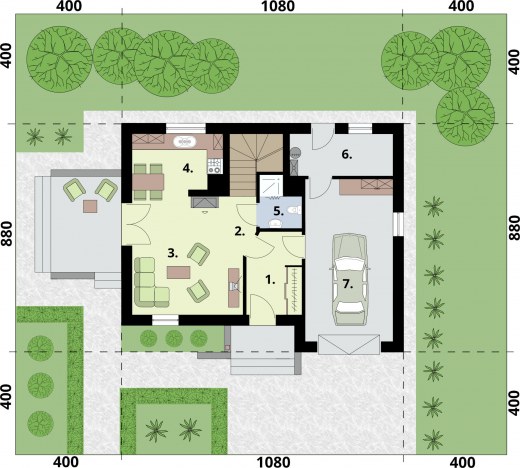

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Komunikacja3.73.7
4.Salon17.6817.68
5.Kuchnia6.686.68
1.Wiatrołap6.146.14
2.WC2.532.53
Suma36.7336.73
7.Kotownia5.975.97
8.Garaż19.8419.84
Suma25.8125.81
Zamów szczegółowe rysunki

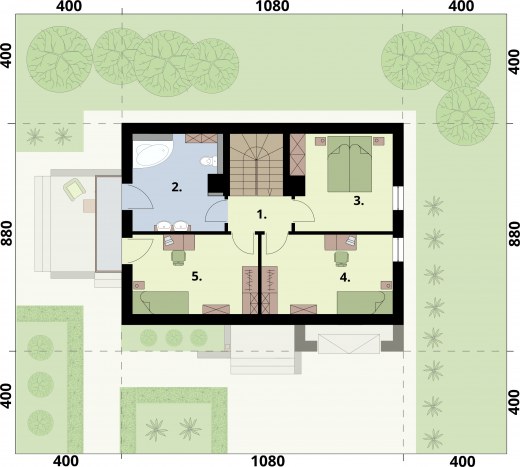

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Pokój9.3214.2
3.Sypialnia9.6813.85
4.Pokój9.7514.84
1Komunikacja5.367.89
2. Łazienka8.6812.37
Suma42.7963.15
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ kotłownia
79.52 m²
19.84 m²
5.97 m²
Powierzchnia zabudowy 85.43 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 190.15 m²
Kubatura 543.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
10.64 x 8.64 m
Wysokość budynku 8.02 m
Min. wymiary działki
długość x szerokość
16.64 x 18.64 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń11
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

KATANIA 2 - dom jednorodzinny z poddaszem użytkowym i garażem jednostanowiskowym.

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przykryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 8,02m. Nowoprojektowany budynek swoją formą nawiązuje do zabudowy występującej w dąsiedztwie planowanej inwestycji.

Katania 2 przywodzi na myśl poczucie ciepła i bezpieczeństwa, tak ważne dla kochającej się rodziny. Na parterze znajdują się kuchnia, przestronny salon, łazienka, kotłownia, taras oraz garaż jednostanowiskowy. Na piętrze ulokowane zostały trzy wygodne sypialnie oraz przynosząca pełnię komfortu łazienka. Warunki jakie zapewnia jego wnętrze zapierają dech w piersiach!





Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 0.81m



Technologia tradycyjna :
- powierzchnia zabudowy budynku 85,43m2

- powierzchnia schodów, tarasów zewnętrzmych -23,43m2
- powierzchnia użytkowa
  parteru + garaż,kotłownia -65,54m2
  poddasza -42,79m2
- powierzchnia całkowita  - 194,29m2
- kubatura  - 543,00m3
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2162.94 kg
Drewno6.456 m³
Pow. ścian nośnych zew.156 m²
Pow. ścian nośnych wew.13 m²
Pow. ścian działowych wew.76 m²
Dach154 m²

Kosztorys orientacyjny brutto

Stan zerowy52165 zł
Stan surowy114763 zł
Roboty wykończeniowe wewnętrzne72705 zł
Roboty wykończeniowe zewnętrzne30321 zł
Instalacje i przyłącza56078 zł
Suma326032 zł
