Toronto 2 C - dom mieszkalny w zabudowie szeregowej (3 segmenty). Możliwość zakupienia dowolnej ilości segmentów. Zapytaj o indywidualną wycenę. Projekt...

Czytaj więcej

Powierzchnia użytkowa129.36 m²
Min. wymiary działki (długość x szerokość)14.78 x 31.03 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa129.36 m²
Powierzchnia zabudowy169.70 m²
Powierzchnia kondygnacji netto129.36 m²
Powierzchnia całkowita176.57 m²
Kubatura820.33 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
25.03 x 6.75 m
Wysokość budynku6.02 m
Min. wymiary działki
długość x szerokość
14.78 x 31.03 m
Ilość pokoi9
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń21
Pow. tarasów/werandy/wiaty/schodów zew.6.87 m²
Zabudowabliźniaki, szeregowa

Opis i technologia projektu

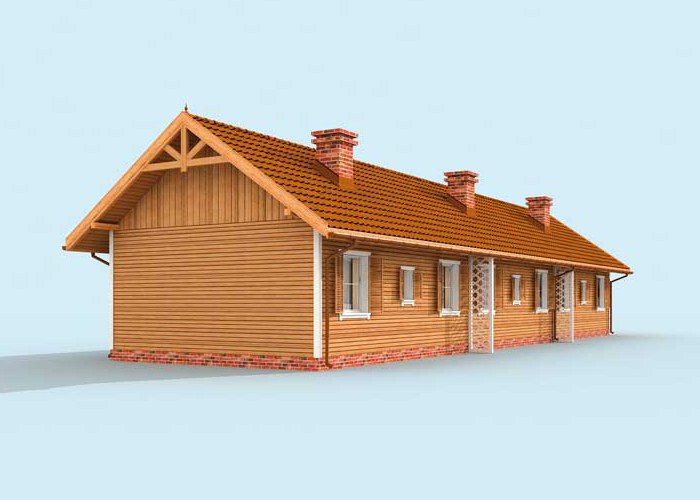

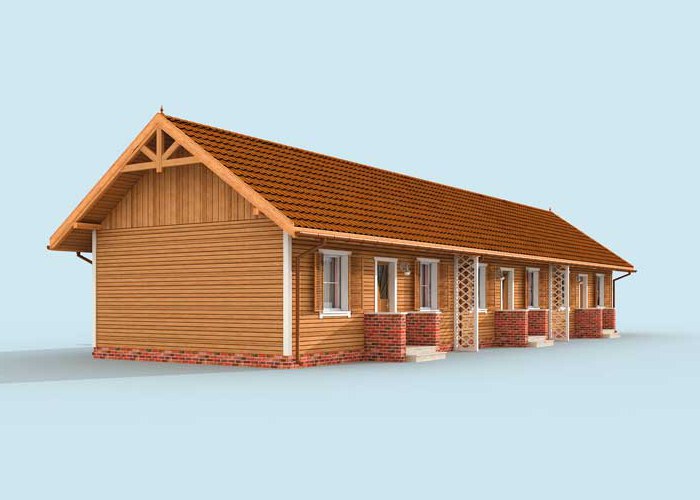

Toronto 2 C - dom mieszkalny w zabudowie szeregowej (3 segmenty).

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Możliwość zakupienia dowolnej ilości segmentów. Zapytaj o indywidualną wycenę.



Projekt dostępny również w wersji letniskowej, koszt budynku 5700zł. Zobacz szczegóły.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wymiary dla jednego segmentu:
Pow. użytkowa - 43,12 m2
Pow. zabudowy - 56,57 m2
Szerokość i długość budynku - 7,85x6,50m
Kąt dachu - 35°

Technologia murowana :
- ściany zewnętrzne murowane grubości 30cm

- ściany wewnętrzne nośne gr. 30 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- ocieplenie styropianem o gr. 14cm
- konstrukcja więźby dachowej drewniana
- pokrycie dachu: dachówka ceramiczna
- projekt posiada kominek
- instalacje C.O. - kocioł gazowy umiejscowiony w łazience



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap2.162.16
2.Komunikacja4.334.33
3.Pokój dzienny11.7111.71
4.Kuchnia4.824.82
5.Łazienka2.542.54
6.Pokój8.968.96
7.Pokój8.68.6
Suma43.1243.12
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1045.15 kg
Drewno16.461 m³
Dach260.6 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy57953 zł
Stan surowy127497 zł
Roboty wykończeniowe wewnętrzne80772 zł
Roboty wykończeniowe zewnętrzne33685 zł
Instalacje i przyłącza62300 zł
Suma362208 zł
