890 zł
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G281A - garaż dwustanowiskowy, pomieszczenie gospodarcze, skład na drewno, skład na odpady, wiata. FORMA ARCHITEKTONICZNA: Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem...

Czytaj więcej

Powierzchnia użytkowa73.79 m²
+ Wiata25.39 m²
Min. wymiary działki (długość x szerokość)17.15 x 21.57 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Wiata
73.79 m²
25.39 m²
Powierzchnia zabudowy112.72 m²
Powierzchnia kondygnacji netto99.18 m²
Powierzchnia całkowita118.55 m²
Kubatura357.15 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
13.57 x 9.15 m
Wysokość budynku5.65 m
Min. wymiary działki
długość x szerokość
17.15 x 21.57 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

G281A - garaż dwustanowiskowy, pomieszczenie gospodarcze, skład na drewno, skład na odpady, wiata.



FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 5,65m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe, ściany nośne

w układzie mieszanym z pustaków ceramicznych, dach dwuspadowy oparty na więźbie

o konstrukcji drewnianej krokwiowo-jętkowej z grzędą i krokwiowo-jętkowej oraz dachem jednospadowym oparty na więźbie o konstrukcji drewnianej krokwiowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

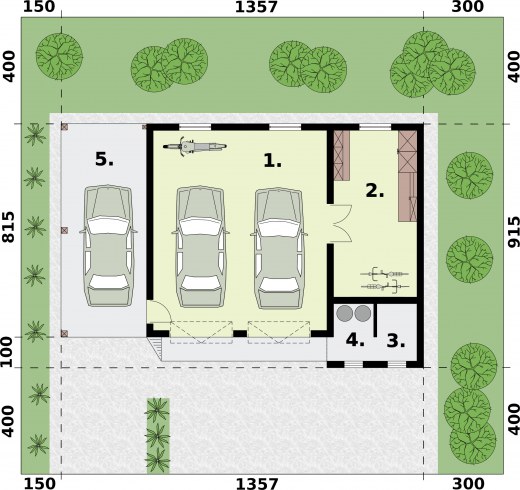

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż48.3348.33
2Pomieszczenie gospodarcze19.2219.22
3Skład na drewno3.123.12
4Skład na odpady3.123.12
Suma73.7973.79
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal822.42 kg
Drewno14.59 m³
Dach156.66 m²

Kosztorys orientacyjny brutto

Stan zerowy22432 zł
Stan surowy49351 zł
Roboty wykończeniowe wewnętrzne31265 zł
Roboty wykończeniowe zewnętrzne13039 zł
Instalacje i przyłącza24115 zł
Suma140201 zł
