Garaż dwustanowiskowy z wiatą garażową jednostanowiskową, pomieszczeniem gospodarczym oraz składem na drewno i odpady. Dwie bramy darażowe o wymiarch 2,4x2,4m.  Projekt garażu składa się z...

Czytaj więcej

Powierzchnia użytkowa63.97 m²
+ wiata22.19 m²
Min. wymiary działki (długość x szerokość)15.15 x 19.57 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ wiata
63.97 m²
22.19 m²
Powierzchnia zabudowy98.60 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita98.60 m²
Kubatura339.04 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
13.57 x 8.15 m
Wysokość budynku5.33 m
Min. wymiary działki
długość x szerokość
15.15 x 19.57 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń5

Opis i technologia projektu

Garaż dwustanowiskowy z wiatą garażową jednostanowiskową, pomieszczeniem gospodarczym oraz składem na drewno i odpady.
Dwie bramy darażowe o wymiarch 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa przyziemia (bez wiaty) -63,97m2
- powierzchni użytkowa wiaty -22,19
- powierzchnia zabudowy budynk (z wiatą) -98,60m2
- powierzchnia całkowita  -98,60m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -313,56m3
- kabatura części przekrytej i nie zamkniętej ze wszyskich stron -121,60m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu blacha i blachodachówka
- wymiar bram garażowych 2,4x2,4m

Rzuty i przekroje

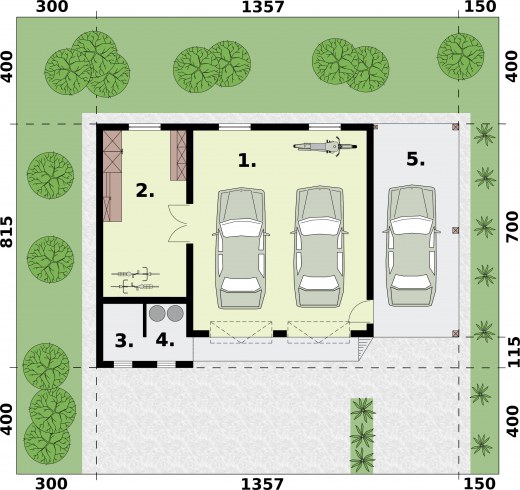

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż41.60
2.Pom. Gospodarcze16.130
4.Skład na odpady3.120
3.Skład na drewno 3.120
5Wiata22.190
Suma86.160
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal809.61 kg
Drewno10.057 m³
Dach130.07 m²

Kosztorys orientacyjny brutto

Stan zerowy19447 zł
Stan surowy42783 zł
Roboty wykończeniowe wewnętrzne27104 zł
Roboty wykończeniowe zewnętrzne11303 zł
Instalacje i przyłącza20905 zł
Suma121543 zł
