Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.  Brama garażowa o wymiarach 5000x2300.  Zobacz garaż w wersjii murowanej. Projekt garażu składa się z czterech...

Czytaj więcej

Powierzchnia użytkowa 45.00 m²
Min. wymiary działki
długość x szerokość
16.00 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

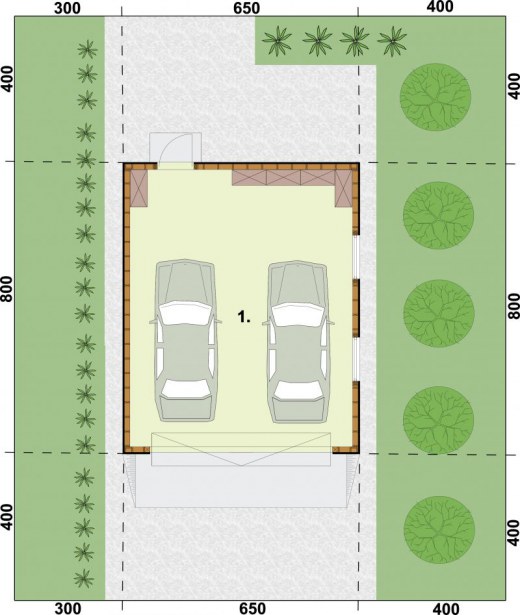

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż450
Suma450
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 45.00 m²
Powierzchnia zabudowy 52.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 52.00 m²
Kubatura 216.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.00 x 6.50 m
Wysokość budynku 4.90 m
Min. wymiary działki
długość x szerokość
16.00 x 13.50 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.
Brama garażowa o wymiarach 5000x2300.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:
- powierzchnia użytkowa  - 45,00m2
- powierzchnia zabudowy - 52,00 m2
- powierzchnia całkowita  - 52,00 m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 4,90m.
- dach jednospadowy 30°
- więźba dachowa drewniana w układzie krokwiowym.
- pokrycie dachowe : dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy13680 zł
Stan surowy30096 zł
Roboty wykończeniowe wewnętrzne19067 zł
Roboty wykończeniowe zewnętrzne7952 zł
Instalacje i przyłącza14706 zł
Suma85500 zł
