Garaż dwustanowiskowy z pom. gospodarczym. Brama garażowa o wymiarach 5,0x2,3m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 44.60 m²
Min. wymiary działki
długość x szerokość
13.50 x 16.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

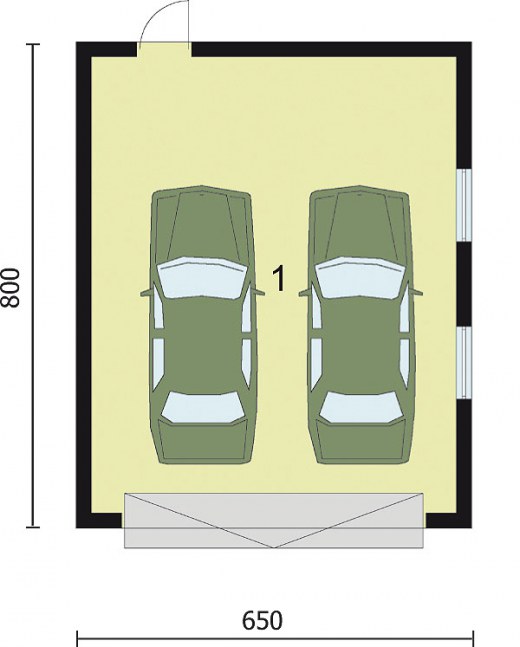

przyziemie

przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż450
Suma450
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 44.60 m²
Powierzchnia zabudowy 52.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 52.00 m²
Kubatura 216.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 8.00 m
Wysokość budynku 4.96 m
Min. wymiary działki
długość x szerokość
13.50 x 16.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy z pom. gospodarczym.
Brama garażowa o wymiarach 5,0x2,3m.

Projekt budynku składa się z trzech egzemplarzy części architektonicznej oraz jednego egzemplarza projektu technicznego, na który składają się części konstrukcyjna, zestawienie drewna, stali oraz projekt instalacji wewnętrznej elektrycznej.  Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -44,60m2

- powierzchnia zabudowy -52,00m2
- powierzchnia całkowita  -52,00m2
- kubatura  - 216,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,96m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 5,0x2,3m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal425.11 kg
Drewno4.258 m³
Pow. ścian nośnych zew.69 m²
Dach79 m²

Kosztorys orientacyjny brutto

Stan zerowy15699 zł
Stan surowy34538 zł
Roboty wykończeniowe wewnętrzne21881 zł
Roboty wykończeniowe zewnętrzne9125 zł
Instalacje i przyłącza16877 zł
Suma98120 zł
