Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.  Brama garażowa o wymiarach 2400x2200.  Garaż posiada dodatkowe 2 pomieszczenia gospodarcze. Zobacz garaż w wersjii...

Czytaj więcej

Powierzchnia użytkowa 52.90 m²
Min. wymiary działki
długość x szerokość
13.50 x 17.20 m
Dostępne technologiemurowana, szkieletowa, bale
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

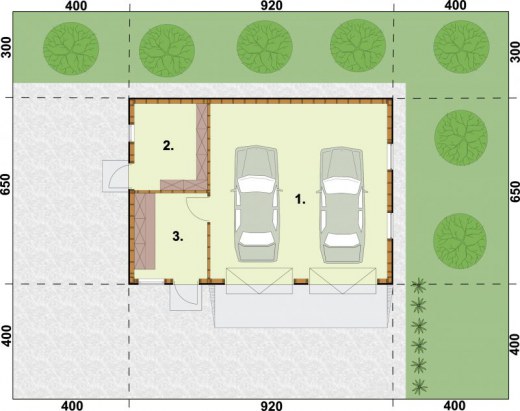

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż37.580
2.Pom. gospodarcze7.70
3.Pom. gospodarcze7.620
Suma52.90
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 52.90 m²
Powierzchnia zabudowy 59.80 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 59.80 m²
Kubatura 260.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.20 x 6.50 m
Wysokość budynku 5.28 m
Min. wymiary działki
długość x szerokość
13.50 x 17.20 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń3

Opis i technologia projektu

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.
Brama garażowa o wymiarach 2400x2200.
Garaż posiada dodatkowe 2 pomieszczenia gospodarcze.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:
- powierzchnia użytkowa  - 52,90m2
- powierzchnia zabudowy - 59,80 m2
- powierzchnia całkowita  - 59,80 m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 5,28m.
- dach jednospadowy 30°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym.
- pokrycie dachowe : dachówka ceramiczna.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy20314 zł
Stan surowy44690 zł
Roboty wykończeniowe wewnętrzne28312 zł
Roboty wykończeniowe zewnętrzne11807 zł
Instalacje i przyłącza21837 zł
Suma126960 zł
