Zestaw dodatków do projektu

Budynek garażowy jednostanowiskowy z wiatą garażową dwustanowiskową, pomieszczeniem gospodarczym, składem na drewno i odpady. Projekt składa się z części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa 87.38 m²
Min. wymiary działki
długość x szerokość
15.15 x 21.72 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

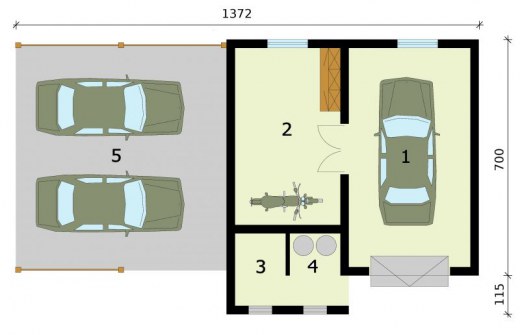

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż23.40
2.Pom. gospodarcze16.380
4.Skład na odpady3.230
5.Wiata41.140
3.Skład na drewno3.230
Suma87.380
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 87.38 m²
Powierzchnia zabudowy 99.08 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 99.08 m²
Kubatura 426.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
13.72 x 8.15 m
Wysokość budynku 5.33 m
Min. wymiary działki
długość x szerokość
15.15 x 21.72 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń5

Opis i technologia projektu

Budynek garażowy jednostanowiskowy z wiatą garażową dwustanowiskową, pomieszczeniem gospodarczym, składem na drewno i odpady. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy26564 zł
Stan surowy58440 zł
Roboty wykończeniowe wewnętrzne37023 zł
Roboty wykończeniowe zewnętrzne15440 zł
Instalacje i przyłącza28556 zł
Suma166022 zł
