399 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G73C garaż jednostanowiskowy z pomieszczeniem gospodarczym oraz lekkim stropem po odeskowaniu pasa dolnego konstrucji dachu. Projektowana obciążenie strychu to 100 kg/m2.

Czytaj więcej

Powierzchnia użytkowa34.74 m²
Min. wymiary działki (długość x szerokość)13.50 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa34.74 m²
Powierzchnia zabudowy42.25 m²
Powierzchnia kondygnacji netto34.74 m²
Powierzchnia całkowita42.25 m²
Kubatura201.55 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku6.13 m
Min. wymiary działki
długość x szerokość
13.50 x 13.50 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń2

Opis i technologia projektu

G73C garaż jednostanowiskowy z pomieszczeniem gospodarczym oraz lekkim stropem po odeskowaniu pasa dolnego konstrucji dachu. Projektowana obciążenie strychu to 100 kg/m2.

PRZEZNACZENIE I PROGRAM UŻYTKOWY:  Garaż, parterowy, niepodpiwniczony.

PRZYZIEMIE: garaż, pomieszczenie gospodarcze. Istnieje możliwość adaptacji strychu.

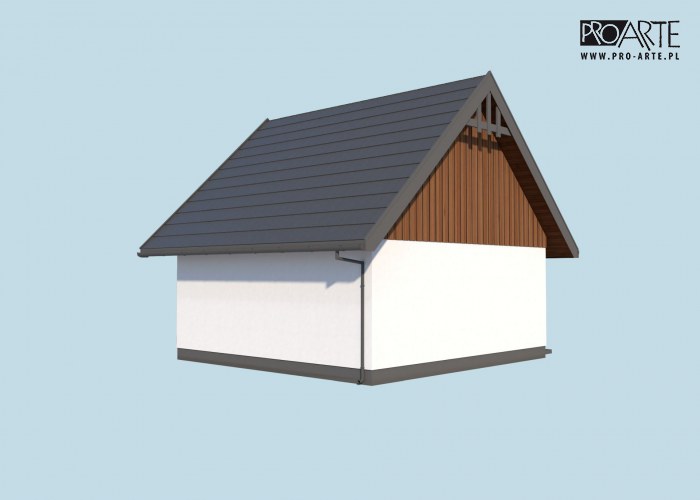

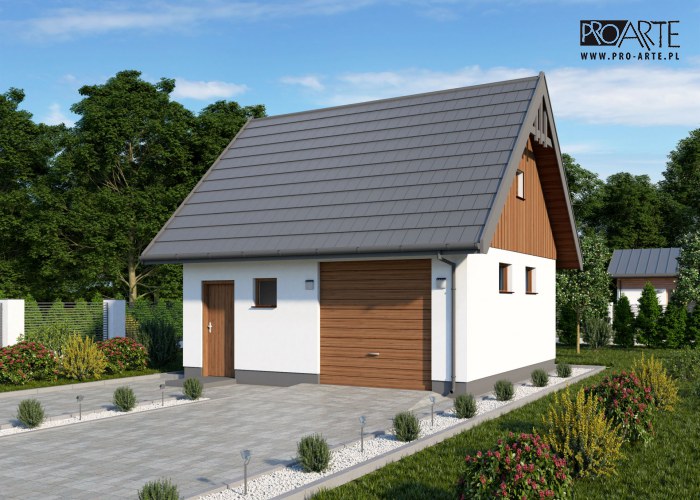

FORMA ARCHITEKTONICZNA:Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,13m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA:Główne rozwiązania konstrukcyjno - materiałowe:Projektowany budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą i krokwiowo-jętkowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż18.9218.92
2Pomieszczenie gospodarcze15.8215.82
Suma34.7434.74
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy10561 zł
Stan surowy23234 zł
Roboty wykończeniowe wewnętrzne14719 zł
Roboty wykończeniowe zewnętrzne6139 zł
Instalacje i przyłącza11353 zł
Suma66006 zł
