790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

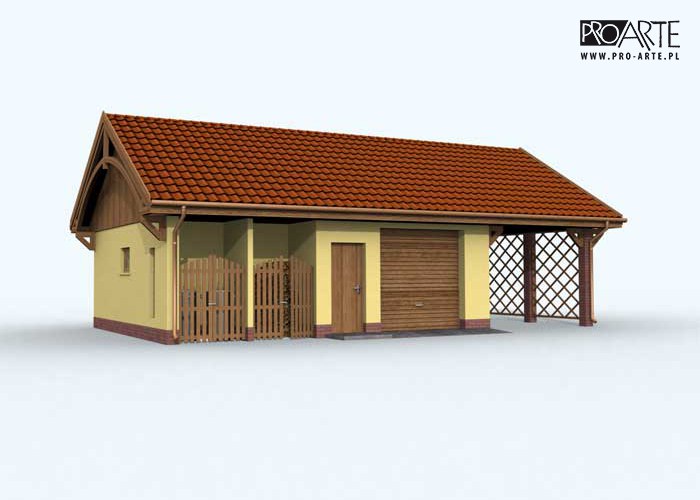

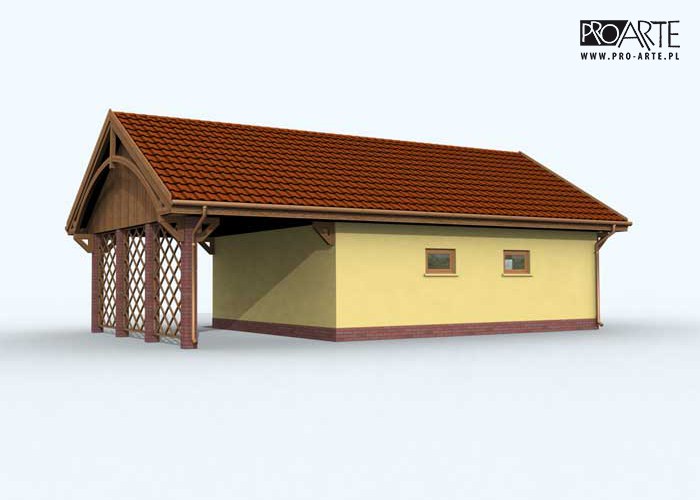

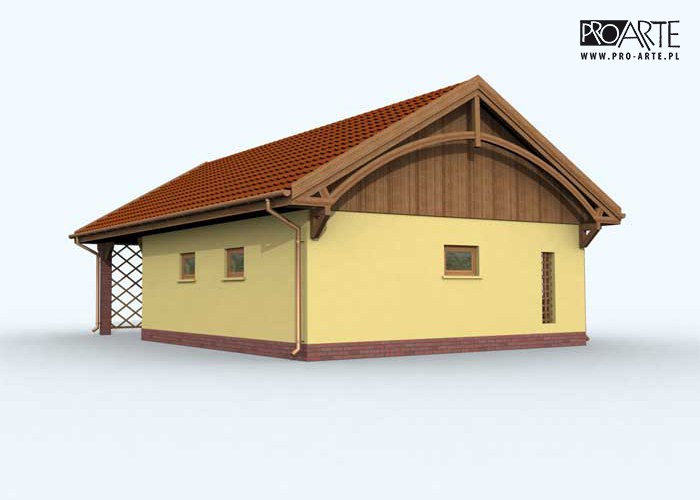

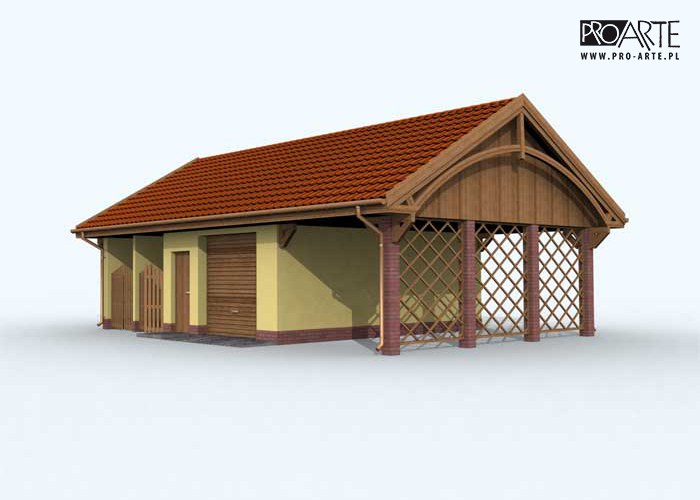

Projekt garażu jednostanowiskowego z pom. gospodarczym i wiatą garażową. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa71.25 m²
Min. wymiary działki (długość x szerokość)15.00 x 18.62 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa71.25 m²
Powierzchnia zabudowy81.34 m²
Powierzchnia kondygnacji netto71.25 m²
Powierzchnia całkowita81.34 m²
Kubatura356.73 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.62 x 7.00 m
Wysokość budynku5.33 m
Min. wymiary działki
długość x szerokość
15.00 x 18.62 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń4

Opis i technologia projektu

Projekt garażu jednostanowiskowego z pom. gospodarczym i wiatą garażową. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

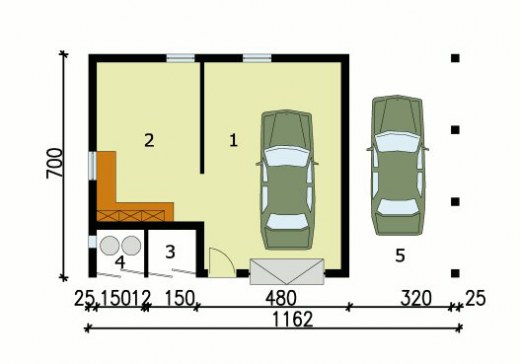

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż27.6327.63
3.Skład na drewno2.232.23
4.Skład na odpady2.232.23
5.Wiata garażowa22.9422.94
2.Pom. gospodarcze16.2216.22
Suma71.2571.25
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal778.56 kg
Drewno7.662 m³
Pow. ścian1080 m²
Pow. ścian nośnych zew.84 m²
Pow. ścian działowych wew.15 m²
Dach126 m²

Kosztorys orientacyjny brutto

Stan zerowy21660 zł
Stan surowy47652 zł
Roboty wykończeniowe wewnętrzne30189 zł
Roboty wykończeniowe zewnętrzne12590 zł
Instalacje i przyłącza23285 zł
Suma135375 zł
