Projekt garażu jednostanowiskowego z pom. gospodarczymi i werandą. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa74.12 m²
Min. wymiary działki (długość x szerokość)18.20 x 16.17 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa74.12 m²
Powierzchnia zabudowy83.33 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita83.33 m²
Kubatura380.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.17 x 10.20 m
Wysokość budynku5.72 m
Min. wymiary działki
długość x szerokość
18.20 x 16.17 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Ilość pomieszczeń3

Opis i technologia projektu

Projekt garażu jednostanowiskowego z pom. gospodarczymi i werandą. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

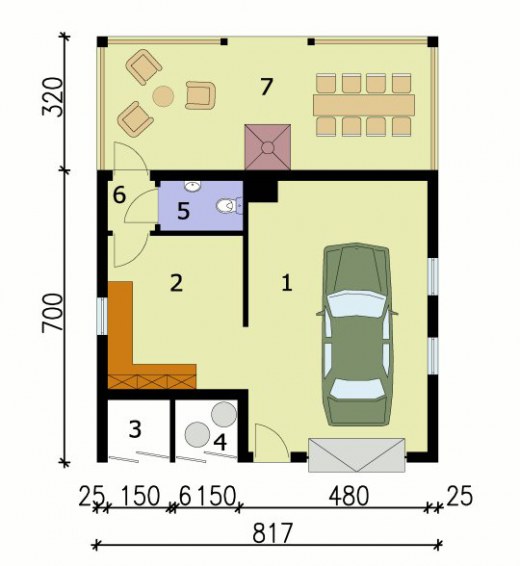

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż27.580
2.Pom. gospodarcze12.140
3.Skład na drewno2.250
4.Skład na odpady2.250
5.Wc2.390
6.Przedsionek1.370
7.Weranda 26.140
Suma74.120
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal343.77 kg
Drewno8.736 m³
Pow. ścian1045 m²
Dach126 m²

Kosztorys orientacyjny brutto

Stan zerowy22532 zł
Stan surowy49571 zł
Roboty wykończeniowe wewnętrzne31405 zł
Roboty wykończeniowe zewnętrzne13097 zł
Instalacje i przyłącza24222 zł
Suma140828 zł
