890 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i składem na drewno. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa 38.73 m²
Min. wymiary działki
długość x szerokość
14.00 x 13.35 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

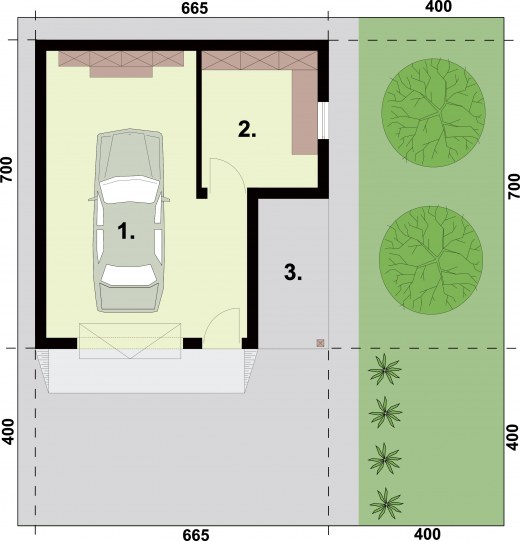

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż25.390
2.Pom. gospodarcze7.890
3Skład drewna5.360
Suma38.640
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 38.73 m²
Powierzchnia zabudowy 45.55 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 45.55 m²
Kubatura 190.17 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
6.65 x 7.00 m
Wysokość budynku 5.52 m
Min. wymiary działki
długość x szerokość
14.00 x 13.35 m
Liczba stanowisk1 stanowisko
Dachjednospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym i składem na drewno.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -38,73m2

- powierzchnia zabudowy (ze składem na drewno) -45,55m2
- powierzchnia całkowita  -45,55m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -172,30m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -17,87m3
- kubatura razem -190,17
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,52m
- dach jednospadowy 20°
- więźba dachowa drewniana
- pokrycie dachu z dachówki ceramicznej
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal547.33 kg
Drewno2.629 m³
Pow. ścian nośnych zew.101 m²
Pow. ścian działowych wew.11 m²
Dach53.25 m²

Kosztorys orientacyjny brutto

Stan zerowy11774 zł
Stan surowy25903 zł
Roboty wykończeniowe wewnętrzne16410 zł
Roboty wykończeniowe zewnętrzne6844 zł
Instalacje i przyłącza12657 zł
Suma73587 zł

Realizacje projektu "G159 garaż jednostanowiskowy z pomieszczeniem gospodarczym"

Realizacja projekty garażu - G159
