890 zł
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi. Dwie bramy garażowe o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej...

Czytaj więcej

Powierzchnia użytkowa65.04 m²
Min. wymiary działki (długość x szerokość)14.00 x 18.70 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa65.04 m²
Powierzchnia zabudowy74.90 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita74.90 m²
Kubatura407.30 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.70 x 7.00 m
Wysokość budynku5.36 m
Min. wymiary działki
długość x szerokość
14.00 x 18.70 m
Liczba stanowisk2 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

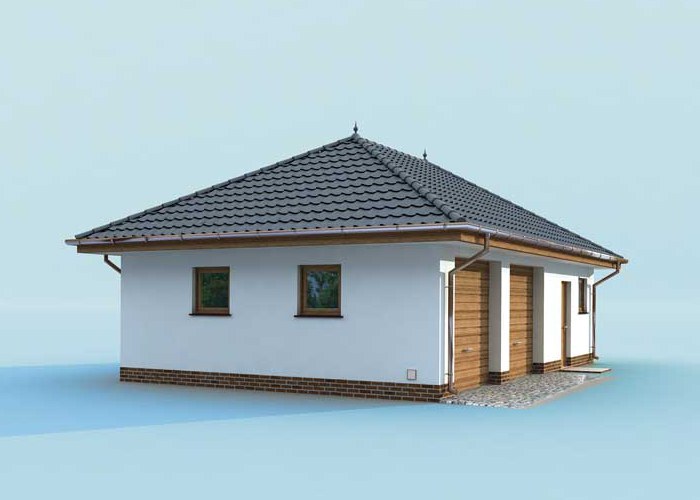

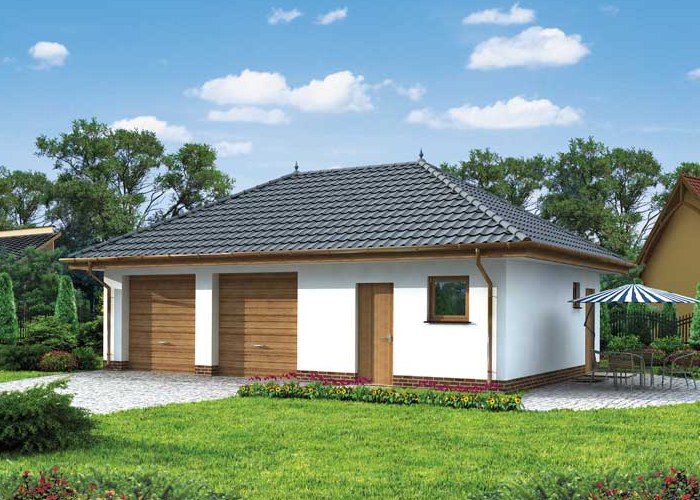

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi.
Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa  -65,04m2

- powierzchnia zabudowy -74,90m2
- powierzchnia całkowita  -74,90m2
- kubatura  - 407,3m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,36m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka  ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

przyziemie

przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż39.520
2.Pom. gospodarcze13.760
3.Pom. gospodarcze11.760
Suma65.040
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal370.42 kg
Drewno7.586 m³
Pow. ścian nośnych zew.94 m²
Pow. ścian działowych wew.40 m²
Dach113 m²

Kosztorys orientacyjny brutto

Stan zerowy19772 zł
Stan surowy43499 zł
Roboty wykończeniowe wewnętrzne27557 zł
Roboty wykończeniowe zewnętrzne11493 zł
Instalacje i przyłącza21255 zł
Suma123576 zł
