Garaż dwustanowiskowy z pomieszczeniami gospodarczymi i wiatą jednostanowiskową. Dwie bramy garażowe o wymiarach 2,8x3,0m Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 107.11 m²
Min. wymiary działki
długość x szerokość
19.34 x 16.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż5757
3.Pom. gospodarcze9.669.66
4.Wiata30.7930.79
2.Pom. gospodarcze9.669.66
Suma107.11107.11
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 107.11 m²
Powierzchnia zabudowy 118.72 m²
Powierzchnia kondygnacji netto 107.11 m²
Powierzchnia całkowita 118.72 m²
Kubatura 609.52 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
14.84 x 8.00 m
Wysokość budynku 6.29 m
Min. wymiary działki
długość x szerokość
19.34 x 16.00 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń4

Opis i technologia projektu

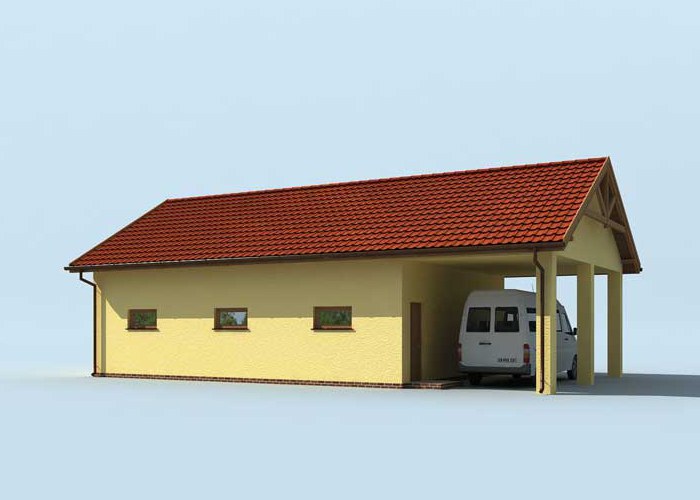

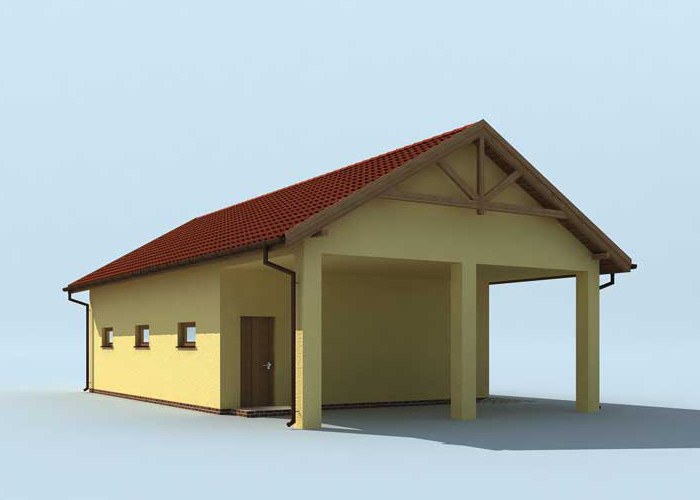

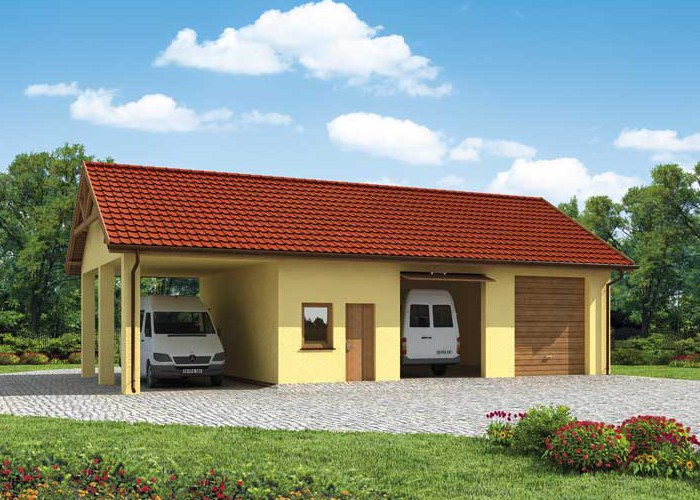

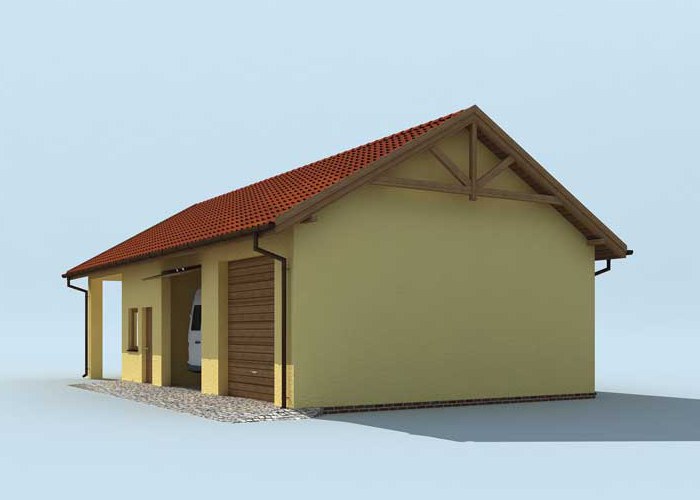

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi i wiatą jednostanowiskową.





Dwie bramy garażowe o wymiarach 2,8x3,0m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,29m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,8x3,0m

Technologia szkieletowa drewniana : zapytaj o dostępność

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal817 kg
Drewno12.423 m³
Pow. ścian nośnych zew.121 m²
Pow. ścian działowych wew.50 m²
Dach166 m²

Kosztorys orientacyjny brutto

Stan zerowy42844 zł
Stan surowy94257 zł
Roboty wykończeniowe wewnętrzne59714 zł
Roboty wykończeniowe zewnętrzne24903 zł
Instalacje i przyłącza46057 zł
Suma267775 zł
