1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki

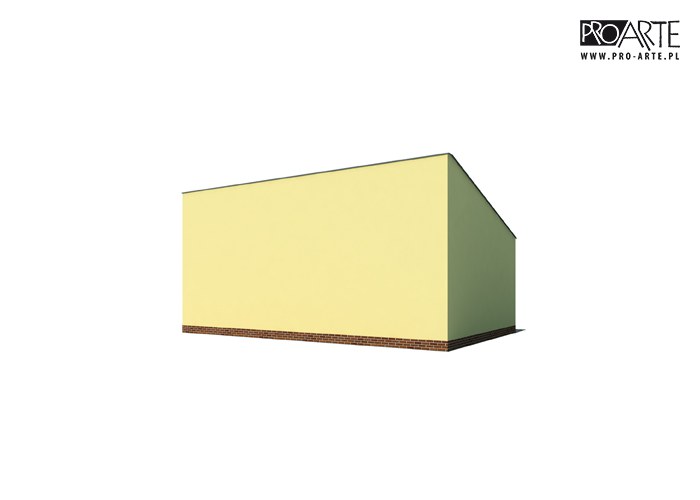

Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

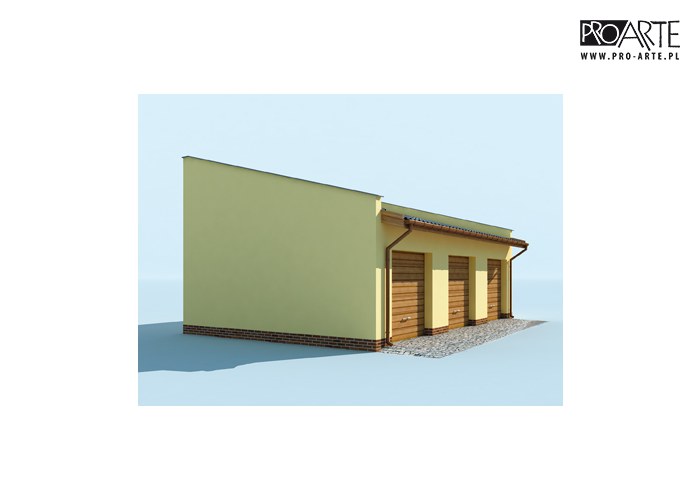

Projekt garażu trzystanowiskowego z pomieszczeniami gospodarczymi.

Czytaj więcej

Powierzchnia użytkowa 67.28 m²
Min. wymiary działki
długość x szerokość
11.00 x 11.09 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

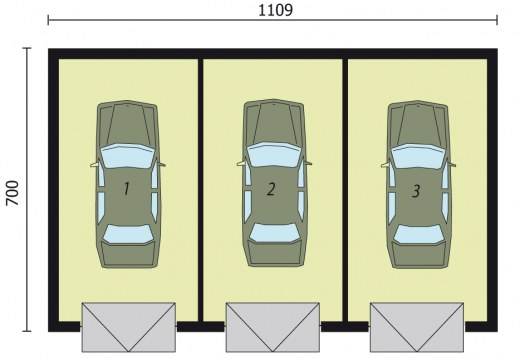

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
0.Segment22.430
Suma22.430
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 67.28 m²
Powierzchnia zabudowy 77.63 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 77.63 m²
Kubatura 338.00 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
11.09 x 7.00 m
Wysokość budynku 5.50 m
Min. wymiary działki
długość x szerokość
11.00 x 11.09 m
Liczba stanowisk3 stanowiska
Dachjednospadowy

Opis i technologia projektu

Projekt garażu trzystanowiskowego z pomieszczeniami gospodarczymi.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej.
Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal397.31 kg
Drewno6.542 m³
Pow. ścian1587 m²
Pow. ścian nośnych zew.122 m²
Pow. ścian działowych wew.54 m²
Dach83 m²

Kosztorys orientacyjny brutto

Stan zerowy20453 zł
Stan surowy44997 zł
Roboty wykończeniowe wewnętrzne28507 zł
Roboty wykończeniowe zewnętrzne11888 zł
Instalacje i przyłącza21987 zł
Suma127832 zł
