G5A garaż trzystanowiskowy

990 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Finansowanie

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy w technologii szkieletowej, wolnostojący, parterowy. Trzy bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	52.20 m²
Min. wymiary działki długość x szerokość	13.50 x 16.20 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	52.20 m²
Powierzchnia zabudowy	59.80 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	59.80 m²
Kubatura	210.00 m³
Kąt nachylenia dachu	3°
Wymiary budynku długość x szerokość	9.20 x 6.50 m
Wysokość budynku	3.95 m
Min. wymiary działki długość x szerokość	13.50 x 16.20 m
Liczba stanowisk	3 stanowiska
Dach	płaski
Funkcja	z pom. gosp.
Ilość pomieszczeń	1

Opis i technologia projektu

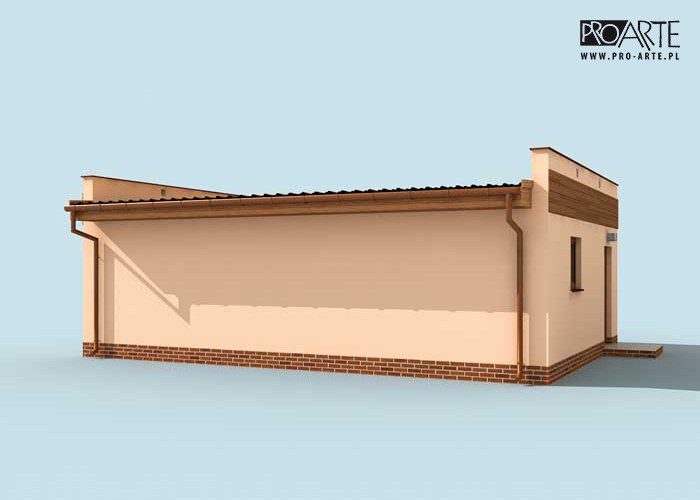

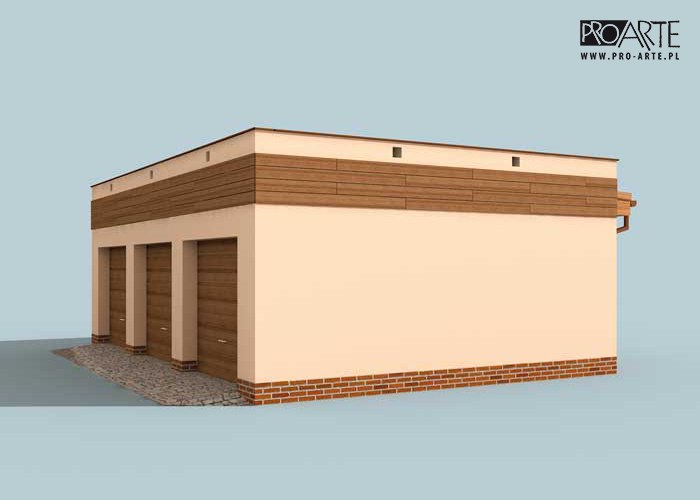

Garaż trzystanowiskowy w technologii szkieletowej, wolnostojący, parterowy.

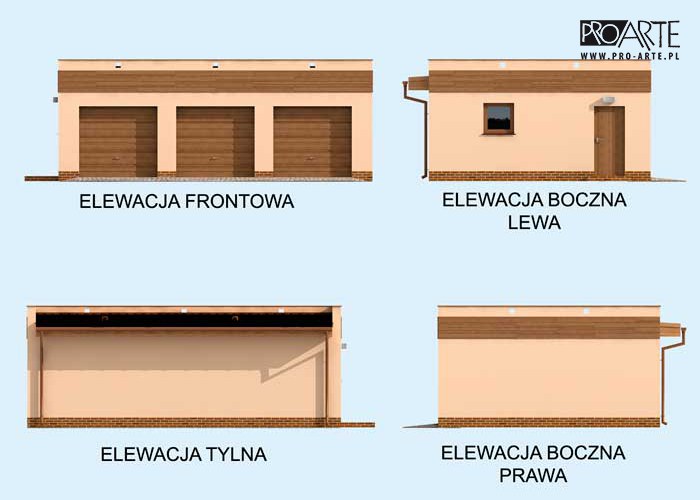

Trzy bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -52,20m2

- powierzchnia zabudowy -59,80m2
- powierzchnia całkowita -59,80m2
- kubatura - 210,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 3,95m
- dach płaski 3°
- więźba dachowa drewniana
- pokrycie dachu papa
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	52.2	0
	Suma	52.2	0

Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	336.39 kg
Drewno	3.219 m³
Dach	60 m²

Kosztorys orientacyjny brutto

Stan zerowy	15869 zł
Stan surowy	34911 zł
Roboty wykończeniowe wewnętrzne	22117 zł
Roboty wykończeniowe zewnętrzne	9224 zł
Instalacje i przyłącza	17059 zł
Suma	99180 zł
