G260 garaż z pomieszczeniem garażowo / magazynowym

W tym projekcie polecamy okna połaciowe Velux

1190 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Finansowanie

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż z pomieszczeniem garażowo-magazynowym z wiatą i poddaszem użytkowym Trzy bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	92.90 m²
Min. wymiary działki długość x szerokość	14.55 x 23.43 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	92.90 m²
Powierzchnia zabudowy	104.70 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	159.05 m²
Kubatura	467.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	16.43 x 6.55 m
Wysokość budynku	6.35 m
Min. wymiary działki długość x szerokość	14.55 x 23.43 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Kondygnacja	z poddaszem
Funkcja	z pom. gosp., z wiatą
Ilość pomieszczeń	3

Opis i technologia projektu

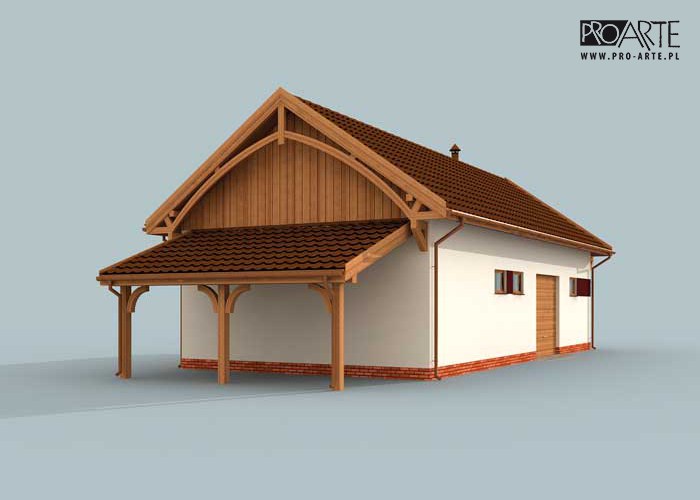

Garaż z pomieszczeniem garażowo-magazynowym z wiatą i poddaszem użytkowym

Trzy bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa

przyziemia -78,75m2

poddasza -80,30m2

- powierzchnia zabudowy -104,7m2

- powierzchnia całkowita -159,05m2
- kubatura -467,00m3

- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,35m
- dach dwuspadowy 30°, oraz wiatą 20°

- więźba dachowa drewniana
- pokrycie dachu papa termozgrzewalna
- wymiar bram garażowych2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

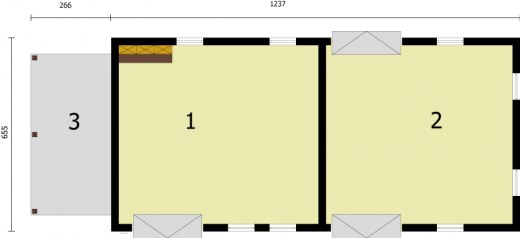

przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	40.75
2.	Garaż	38
	Suma	78.75
3.	Wiata	14.15
	Suma	14.15

Zamów szczegółowe rysunki

Przekrój

Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	916.24 kg
Drewno	15.238 m³
Dach	140 m²

Kosztorys orientacyjny brutto

Stan zerowy	28242 zł
Stan surowy	62132 zł
Roboty wykończeniowe wewnętrzne	39362 zł
Roboty wykończeniowe zewnętrzne	16415 zł
Instalacje i przyłącza	30360 zł
Suma	176510 zł
