Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz ze składem na drewno i odpady. Brama garażowa o wymiarach 5,0x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 76.69 m²
Min. wymiary działki
długość x szerokość
20.35 x 14.15 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 76.69 m²
Powierzchnia zabudowy 90.61 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 90.61 m²
Kubatura 384.60 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.15 x 12.35 m
Wysokość budynku 5.33 m
Min. wymiary działki
długość x szerokość
20.35 x 14.15 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

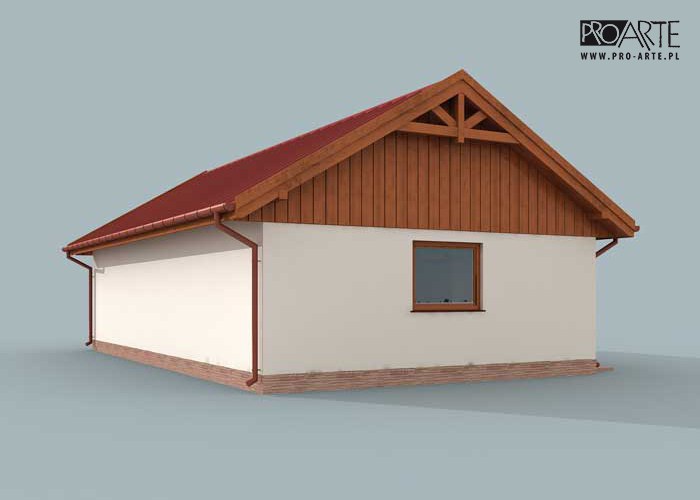

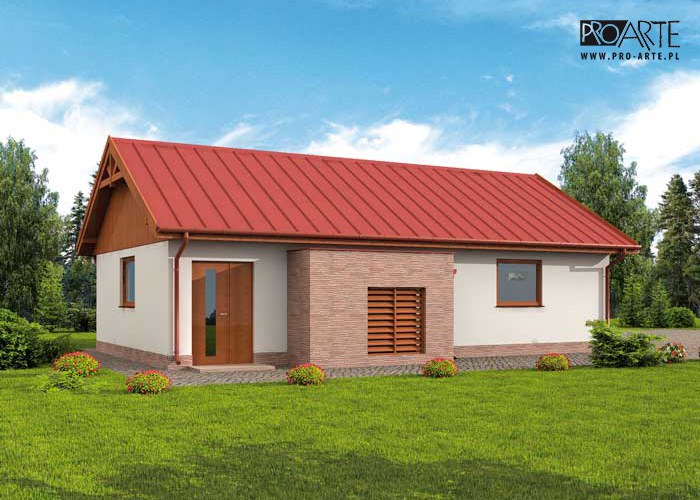

Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz ze składem na drewno i odpady.

Brama garażowa o wymiarach 5,0x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -76,69m2

- powierzchnia zabudowy -90,61m2
- powierzchnia całkowita  -90,61m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -359,12m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -25,48m3
- kubatura razem -384,60m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu blacha
- wymiar bramy garażowej 5,0x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż37.330
2.Pom. gospodarcze33.120
3.Skład na drewno3.120
4.Skład na odpady3.120
Suma76.690
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal827.76 kg
Drewno9.116 m³
Dach93.38 m²

Kosztorys orientacyjny brutto

Stan zerowy29449 zł
Stan surowy64788 zł
Roboty wykończeniowe wewnętrzne41044 zł
Roboty wykończeniowe zewnętrzne17117 zł
Instalacje i przyłącza31658 zł
Suma184056 zł
