699 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Projekt garażu blaszanego jednostanowiskowego. Brama garażowa o wymiarach 2500x2125m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa 17.30 m²
Min. wymiary działki
długość x szerokość
12.86 x 9.11 m
Dostępne technologieblaszana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

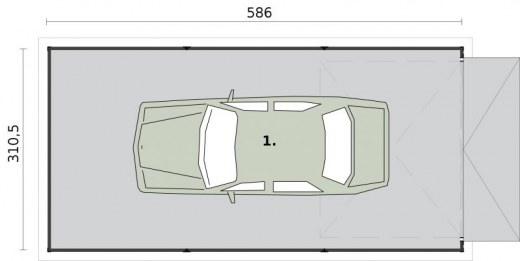

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż17.30
Suma17.30
Zamów szczegółowe rysunki

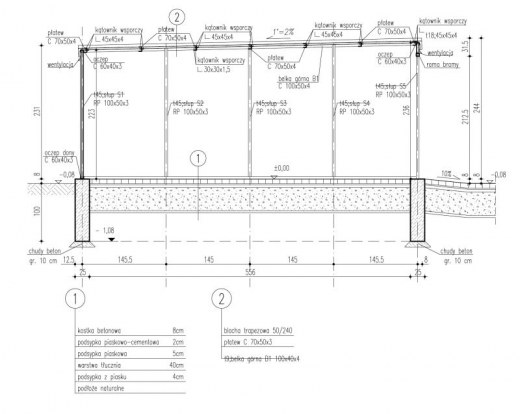

Przkrój A-A

Przkrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 17.30 m²
Powierzchnia zabudowy 18.20 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 18.20 m²
Kubatura 43.22 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
3.11 x 5.86 m
Wysokość budynku 2.44 m
Min. wymiary działki
długość x szerokość
12.86 x 9.11 m
Liczba stanowisk1 stanowisko
Dachpłaski
Ilość pomieszczeń1

Opis i technologia projektu

Projekt garażu blaszanego jednostanowiskowego. Brama garażowa o wymiarach 2500x2125m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

-Technologia tradycyjna :
- powierzchnia użytkowa  -17,30m2

- powierzchnia zabudowy -18,20m2
- powierzchnia całkowita  -18,20m2
- kubatura  - 43,22m3
- wysokość budynku 2,44m
- dach jednospadowy 1°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej
- wymiar bramy garażowej 2500x2125m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy5259 zł
Stan surowy11570 zł
Roboty wykończeniowe wewnętrzne7330 zł
Roboty wykończeniowe zewnętrzne3057 zł
Instalacje i przyłącza5654 zł
Suma32870 zł
