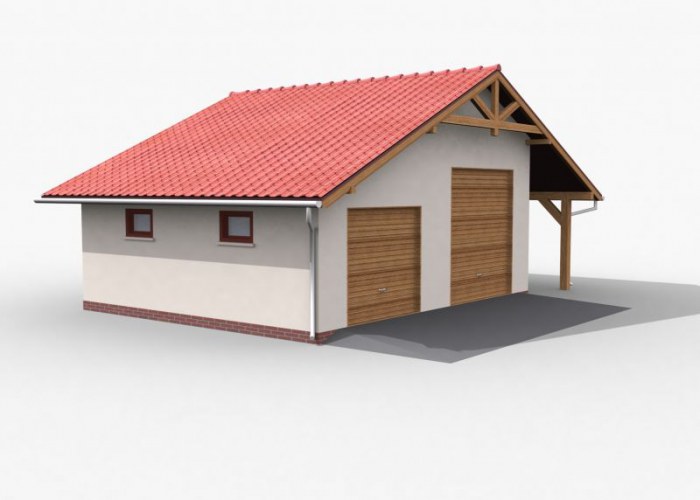

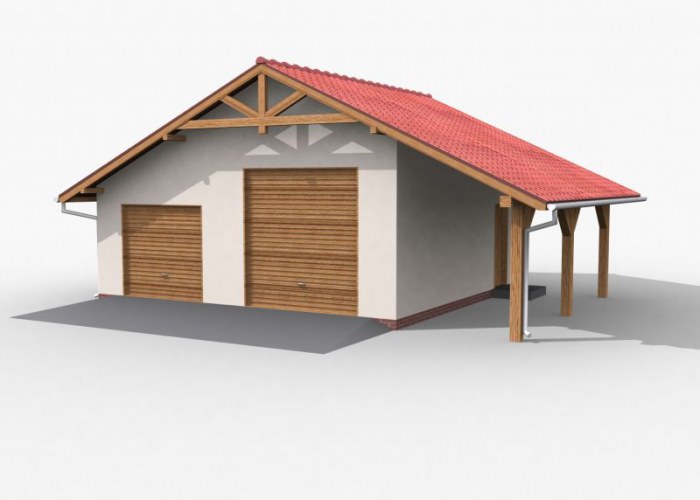

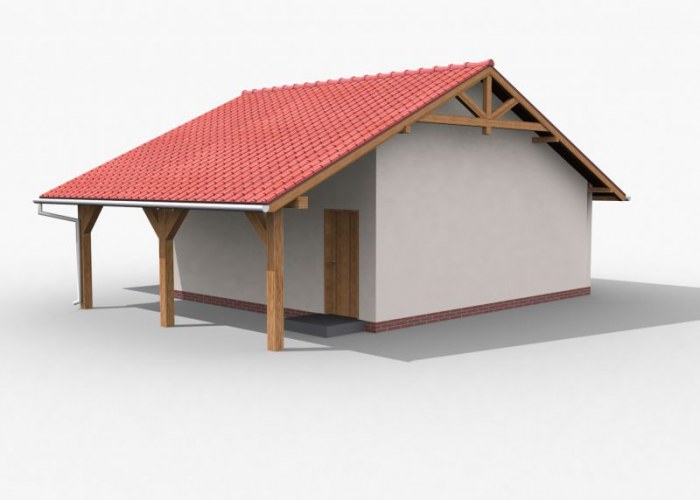

Garaż dwustanowiskowy z wiatą, wolnostojący, parterowy. Brama garażowa o wymiarach 2800x3000 i 2400x2200.

Czytaj więcej

Powierzchnia użytkowa 62.89 m²
Min. wymiary działki
długość x szerokość
18.16 x 15.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż48.7548.75
2.Wiata14.1414.14
Suma62.8962.89
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 62.89 m²
Powierzchnia zabudowy 71.12 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 71.12 m²
Kubatura 263.00 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
10.16 x 7.00 m
Wysokość budynku 5.00 m
Min. wymiary działki
długość x szerokość
18.16 x 15.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy z wiatą, wolnostojący, parterowy. Brama garażowa o wymiarach 2800x3000 i 2400x2200.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału
 Ilość
 BLACHODACHÓWKA "FLORA"
92,8 m2
GĄSIOR DACHOWY
8,00 MB
USZCZELKA32 sztuki
WKRĘT750 sztuk
FOLIA100 m2
OBRÓBKI BLACHARSKIE12,17 m2
Rynna O 12518 mb
ZŁĄCZKA RYNNY
4 sztuki
UCHWYT RYNNY
34 sztuki
LEJ SPUSTOWY
2 sztuki
DENKO4 sztuki
RURA GAMTARAT O 1106 mb
KOLANO6 sztuk
OBEJMA RURY4 sztuki
WYWIETRZNIK O 150
1 sztuka
KOłNIERZ USZCZELNIAJĄCY O 150
1 sztuka
ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału
 Ilość
GONT BITUMICZNY IKO
90 m2
MEMBRANA90 m2
OBRÓBKI BLACHARSKIE12,17 m2
Rynna O 12518 mb
ZŁĄCZKA RYNNY
4 sztuki
UCHWYT RYNNY
34 sztuki
DENKO4 sztuki
LEJ  SPUSTOWY
2 sztuki
RURA GAMTARAT O 1106 mb
KOLANO4 sztuki
OBEJMA RURY4 sztuki
WYWIETRZNIK O 150
1 sztuka
KOŁNIERZ USZCELNIAJĄCY
1 sztuka

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal315.79 kg
Drewno4.866 m³
Pow. ścian1077 m²
Pow. ścian nośnych zew.72 m²
Dach78 m²

Kosztorys orientacyjny brutto

Stan zerowy19119 zł
Stan surowy42061 zł
Roboty wykończeniowe wewnętrzne26646 zł
Roboty wykończeniowe zewnętrzne11113 zł
Instalacje i przyłącza20552 zł
Suma119491 zł
