399 zł
Zobacz wersję
podstawową
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

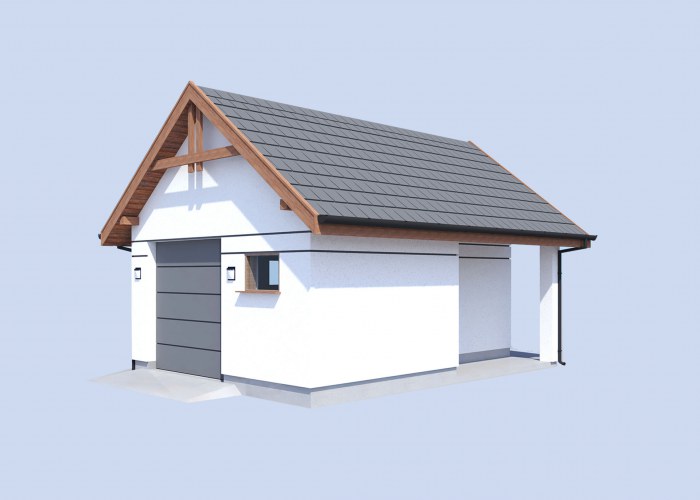

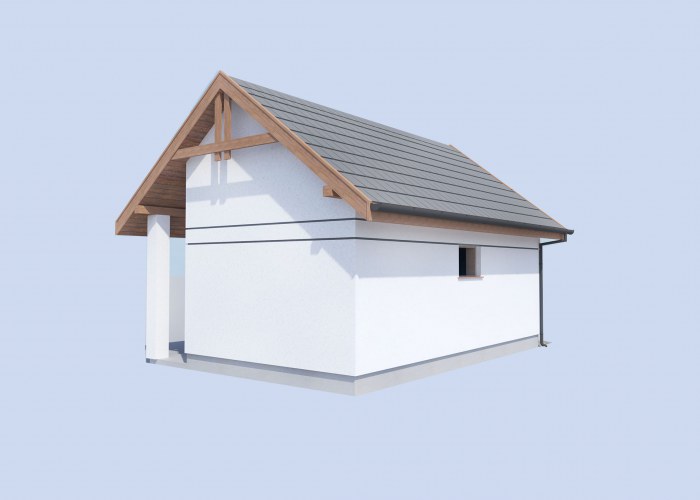

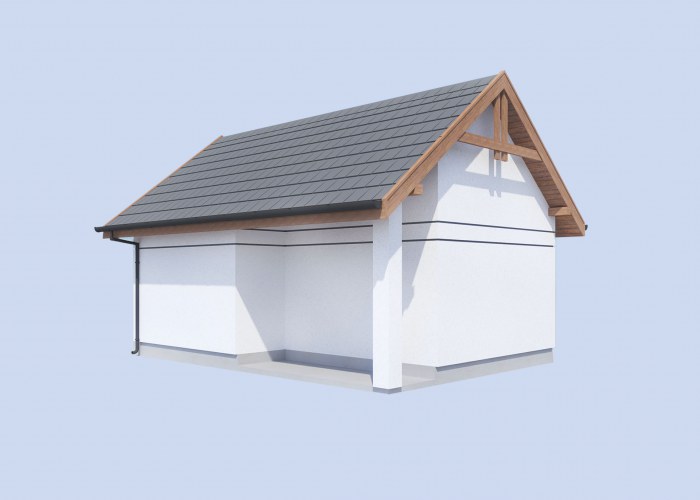

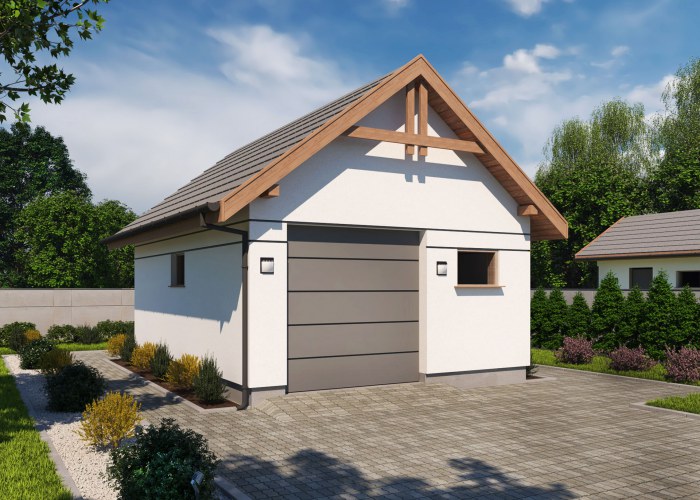

Garaż jednostanowiskowy, wolnostojący, parterowy. Brama garażowa o wymiarach 2400x2400.

Czytaj więcej

Powierzchnia użytkowa25.70 m²
Min. wymiary działki (długość x szerokość)0.00 x 0.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa25.70 m²
Powierzchnia zabudowy35.35 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura166.70 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
5.05 x 7.00 m
Wysokość budynku5.00 m
Min. wymiary działki
długość x szerokość
0.00 x 0.00 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

Garaż jednostanowiskowy, wolnostojący, parterowy. Brama garażowa o wymiarach 2400x2400.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału
 Ilość
 BLACHODACHÓWKA "FLORA"
60,8 m2
GĄSIOR DACHOWY
8 mb
USZCZELKA16 sztuki
WKRĘT500 sztuk
FOLIA75 m2
OBRÓBKI BLACHARSKIE9,55 m2
RYNNA O 12516 mb
ZŁĄCZKA RYNNY
2 sztuki
UCHWYT RYNNY
32 sztuk
DENKO
4 sztuki
LEJ SPUSTOWY2 sztuki
RURA GAMTARAT O 1106 mb
KOLANO6 sztuk
OBEJMA RURY4 sztuki
WYWIETRZNIK O 150
1 sztuka
KOŁNIERZ USZCZELNIAJĄCY
1 sztuka

ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału
 Ilość
GONT BITUMICZNY IKO
60 m2
MEMBRANA60 m2
OBRÓBKI BLACHARSKIE9,55 m2
RYNNA O 12516 mb
ZŁĄCZKA RYNNY
2 sztuki
UCHWYT RYNNY
32 sztuk
DENKO4 sztuki
LEJ  SPUSTOWY
2 sztuki
RURA GAMTARAT O 1106 mb
KOLANO6 sztuk
OBEJMA RURY4 sztuki
WYWIETRZNIK O 150
1 sztuka
KOŁNIERZ  O 150
1 sztuka

Rzuty i przekroje

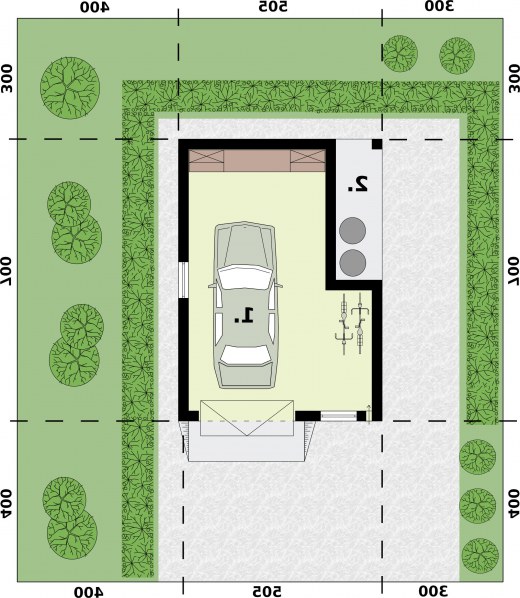

Przyziemie

Przyziemie

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż25.70
Suma25.70
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal242.16 kg
Drewno2.448 m³
Pow. ścian700 m²
Pow. ścian nośnych zew.69 m²
Dach50 m²

Kosztorys orientacyjny brutto

Stan zerowy7813 zł
Stan surowy17188 zł
Roboty wykończeniowe wewnętrzne10889 zł
Roboty wykończeniowe zewnętrzne4541 zł
Instalacje i przyłącza8399 zł
Suma48830 zł
