G1m szkielet drewniany, garaż dwustanowiskowy z pomieszczeniem gospodarczym

1090 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z pomieszczeniem gospodarczym w technologii szkieletowej, wolnostojący, parterowy. Budynek posiada dwie bramy garażową o wymiarach 2,4 x 2,4m. Zobacz garaż w wersjii...

Czytaj więcej

Powierzchnia użytkowa	78.12 m²
Min. wymiary działki długość x szerokość	20.50 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	78.12 m²
Powierzchnia zabudowy	87.50 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	87.50 m²
Kubatura	372.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.00 x 12.50 m
Wysokość budynku	5.25 m
Min. wymiary działki długość x szerokość	20.50 x 14.00 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	2

Opis i technologia projektu

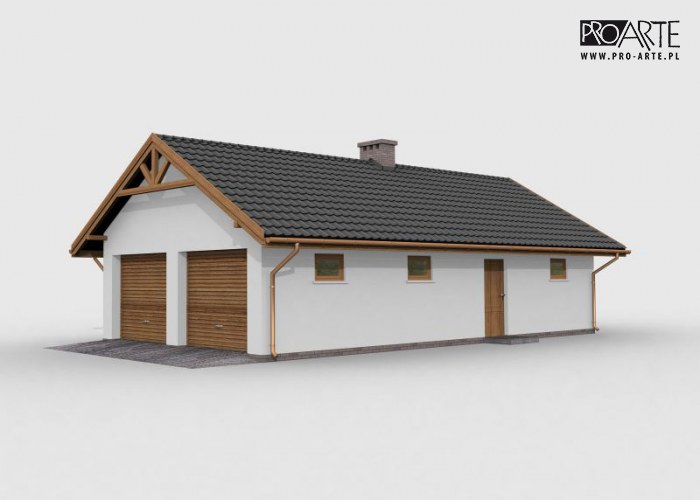

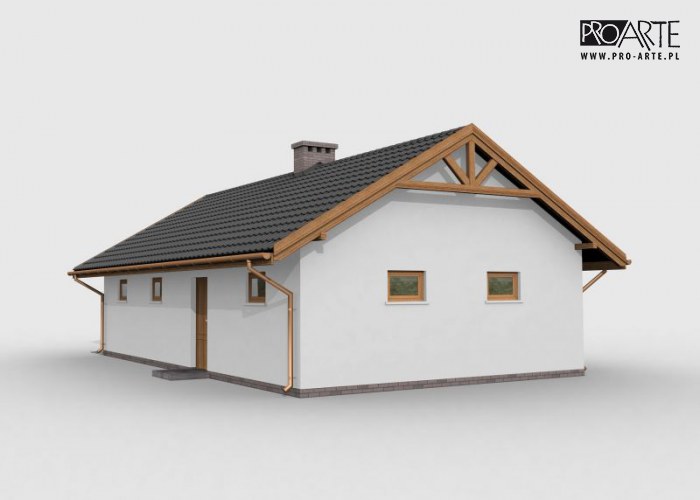

Garaż dwustanowiskowy z pomieszczeniem gospodarczym w technologii szkieletowej, wolnostojący, parterowy.

Budynek posiada dwie bramy garażową o wymiarach 2,4 x 2,4m.

Zobacz garaż w wersjii murowanej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- powierzchnia użytkowa - 78,12m2
- powierzchnia zabudowy - 87,50m2
- powierzchnia całkowita - 87,50m2

- ściany zewnętrzne i wewnętrzne w technologi szkieletowej.

- wysokość budynku 5,25m.
- dach płaski jednospadowy 30°
- więźba dachowa drewniana o układzie krokwiowo-jętkowym.

- pokrycie dachowe : dachówka ceramiczna.

Technologia murowana - zobacz

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	35.94
2.	Pom. gospodarcze	42.18
	Suma	78.12

Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy	23748 zł
Stan surowy	52247 zł
Roboty wykończeniowe wewnętrzne	33099 zł
Roboty wykończeniowe zewnętrzne	13804 zł
Instalacje i przyłącza	25530 zł
Suma	148428 zł
